其中每一類電子產品的構成中存在一個十分重要的電子元器件：二極管。不同類型的二極管有其各自的技術指標參數，我們將這種指標稱為：二極管參數。接下來，讓我們看一看二極管參數主要有哪些及其詳解。

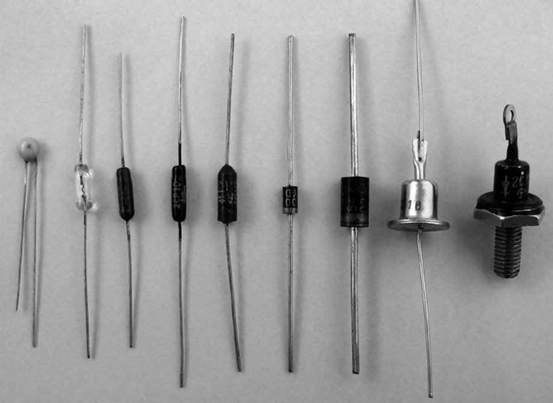

常見的二極管種類
一．二極管的參數主要有哪些？
首先，讓我們根據二極管的性能好壞和適用范圍來對二極管參數來做一個簡單的分類。一般會將二極管參數主要分為六大類：1.最大整流電流IF、2.最高反向工作電壓Udrm、3.反向電流Idrm、4.動態電阻Rd、5.最高工作頻率Fm、6.電壓溫度系數αuz
二.二極管參數詳解
接下來，我們在了解二極管參數的分類以后詳細的來看看這些參數的具體特性詳解。
1、最大整流電流IF
IF是二極管參數的一個專用參數符號，是指二極管長期連續工作時，允許通過的最大正向平均電流值，其值與PN結面積及外部散熱條件等有關。因為電流通過管子時會使管芯發熱，溫度上升，溫度超過容許限度（硅管為141左右，鍺管為90左右）時，就會使管芯過熱而損壞。所以在規定散熱條件下，二極管使用中不要超過二極管最大整流電流值。如下圖所示的IN4007整流二極管額定正向工作電流為1A。

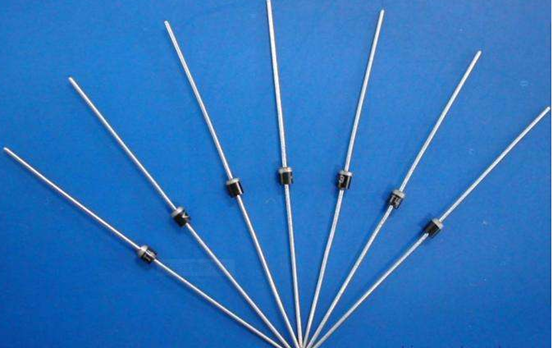

IN4007整流二極管
2、最高反向工作電壓Udrm
加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向?qū)щ娔芰Α榱吮ＷC使用安全，規定了最高反向工作電壓值。如下圖所示的IN4001二極管反向耐壓為50V。

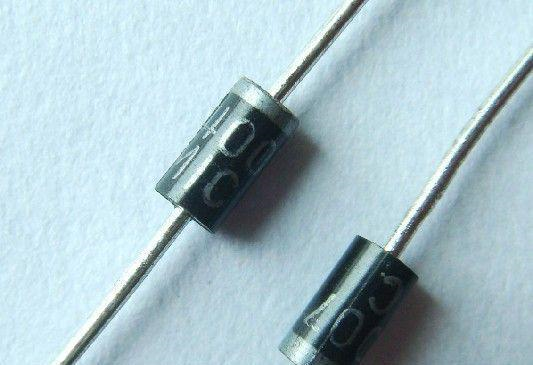

IN4001二極管
3、反向電流Idrm
反向電流是指二極管在常溫（25℃）和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶?。值得注意的是反向電流與溫度有著密切的關系，大約溫度每升高10℃，反向電流增大一倍。例如2AP1型鍺二極管，在25℃時反向電流若為250uA，溫度升高到35℃，反向電流將上升到500uA，依此類推，在75℃時，它的反向電流已達8mA，不僅失去了單方向?qū)щ娞匦?，還會使管子過熱而損壞。又如，2CP10型硅二極管，25℃時反向電流僅為5uA，溫度升高到75℃時，反向電流也不過160uA。故硅二極管比鍺二極管在高溫下具有較好的穩定性。
2AP1型鍺二極管
4.動態電阻Rd
二極管特性曲線靜態工作點Q附近電壓的變化與相應電流的變化量之比。
5最高工作頻率Fm
Fm是二極管工作的上限頻率。因二極管與PN結一樣，其結電容由勢壘電容組成。所以Fm的值主要取決于PN結結電容的大小。若是超過此值。則單向?qū)щ娦詫⑹苡绊憽?/div>
6.電壓溫度系數αuz
αuz指溫度每升高一攝氏度時的穩定電壓的相對變化量。uz為6v左右的穩壓二極管的溫度穩定性較好
以上就是二極管參數的六大類的詳解，他們都有各自特定的二極管參數符號，這些符號根據二極管的種類劃分的十分細致，欲知更多相關信息，請關注我們！
