V-MOS功率場效應管作調整管的穩壓電源。直流輸出電壓可在1.25V~12V連續可調，輸出電流為50mA（須裝10平方厘米散熱器）時，電壓波動不超過0.3％，適合各類小電器使用。
場效管直流穩壓電路圖電流原理
下圖是該穩壓器的原理圖，其原理和普通串聯型穩壓器上午電源基本相同，不同的是使用了場效應作調整管，因不需大電流推動，所以使電路簡化，成本降低，而穩壓性能卻有所提高。 圖中電阻R1、RP、VD5、LED組成連續可調恒壓源，為VT3基極提供基準電壓。R1為限流電阻;RP為4.7K帶開關電位器，VD5為9~10.5V穩壓管;VD6為紅色發光管;VD5與VD6的串聯穩壓值決定了穩壓電源的最大輸出電壓;VD6還兼作電源指示和負載電流大小指示，一管多用，穩壓電源工作電流越大時，發光管越暗。
圖 場效管直流穩壓電路圖
場效管直流穩壓電路圖關直流穩壓電源電路，能提供3～15 V直流電壓，最大電流為150 mA，可滿足小型電子設備的供電需要。
場效管開關直流穩壓電源電路
該開關直流穩壓電源電路由整流濾波電路、開關控制電路和穩壓電路組成，如圖所示。

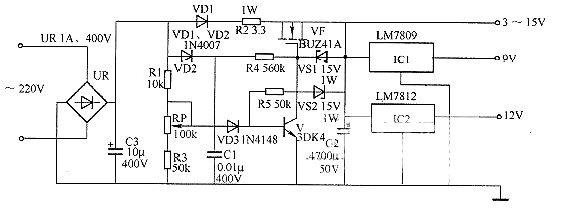

圖采用場效應管的開關直流穩壓電源電路
整流濾波電路由整流橋堆UR、整流二極管VD1、VD2和濾波電容C1、C3組成；場效管直流穩壓電路圖開關控制電路由電阻R2、R4、穩壓二極管VS1和場效應晶體管VF組成；穩壓電路由電阻R1、R3、R5、穩壓二極管VS2、晶體管V、二極管VD3、濾波電容C2和三端穩壓集成電路IC1、IC2組成。
交流220 V電壓經UR整流、C3濾波后，一路經VD1、R2加至VF的漏極，另一路經VD2、R4加至VF的柵極，使VF導通。
剛接通電源時，RP中心抽頭上的電壓較低，VD3和V均處于截止?fàn)顟B(tài)，VF源極的輸出電壓開始對C2快速充電。當RP中心抽頭上的電壓升至一定值時，VD3和V均導通，使VF截止，停止對C2充電。
調節RP的阻值，即可改變C2的充電時間，從而調節輸出電壓的高低。
當需要穩定的+9V電壓和+12 V電壓時，可將C2兩端電壓調至15 V，該電壓經IC1和IC2穩壓后，即可產生+9V和+12 V電壓。
該開關穩壓電路無隔離措施，底板帶電，使用時應注意安全。
