開關電源簡介
開關電源原理圖詳解，開關電源又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。
開關電源的基本組成
1、主電路
沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。
輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
2、控制電路
一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。
3、測電路
提供保護電路中正在運行中各種參數和各種儀表數據。
4、輔助電源
實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。
開關電源原理圖詳解
（一）開關式穩壓電源的基本工作原理
開關式穩壓電源接控制方式分為調寬式和調頻式兩種，在實際的應用中，調寬式使用得較多，在目前開發和使用的開關電源集成電路中，絕大多數也為脈寬調制型(PWM)。因此下面就主要介紹調寬式開關穩壓電源。
調寬式開關穩壓電源的基本原理可參見下圖。

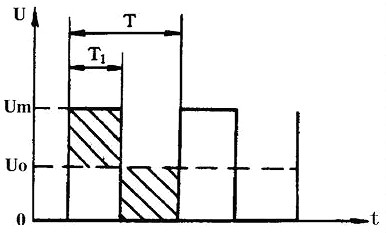

圖1 調寬式示意圖
對于單極性矩形脈沖來說，其直流平均電壓 Uo 取決于矩形脈沖的寬度，脈沖越寬，其直流平均電壓值就越高。直流平均電壓Ｕ。可由公式計算，即
Uo=Um×T1/T
式中 Um 為矩形脈沖最大電壓值；T 為矩形脈沖周期；T1 為矩形脈沖寬度。從上式可以看出，當 Um 與 T 不變時，直流平均電壓 Uo 將與脈沖寬度 T1 成正比。這樣，只要我們?cè)O(shè)法使脈沖寬度隨穩壓電源輸出電壓的增高而變窄，就可以達到穩定電壓的目的。
開關式穩壓電源的原理電路-開關電源原理圖
1．基本電路

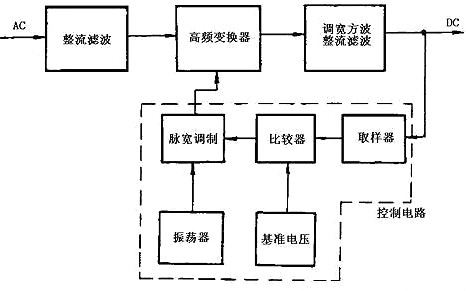

圖2 開關電源基本電路框圖
交流電壓經整流電路及濾波電路整流濾波后，變成含有一定脈動成份的直流電壓，該電壓進人高頻變換器被轉換成所需電壓值的方波，最后再將這個方波電壓經整流濾波變?yōu)樗枰闹绷麟妷骸?/div>
控制電路為一脈沖寬度調制器，它主要由取樣器、比較器、振蕩器、脈寬調制及基準電壓等電路構成。這部分電路目前已集成化，制成了各種開關電源用集成電路。控制電路用來調整高頻開關元件的開關時間比例，以達到穩定輸出電壓的目的。
2、開關電源原理圖-單端反激式開關電源
單端反激式開關電源的典型電路如圖三所示。電路中所謂的單端是指高頻變換器的磁芯僅工作在磁滯回線的一側。所謂的反激，是指當開關管 VT1 導通時，高頻變壓器Ｔ初級繞組的感應電壓為上正下負，整流二極管 VD1 處于截止?fàn)顟B(tài)，在初級繞組中儲存能量。
當開關管 VT1 截止時，變壓器Ｔ初級繞組中存儲的能量，通過次級繞組及 VD1 整流和電容Ｃ濾波后向負載輸出。

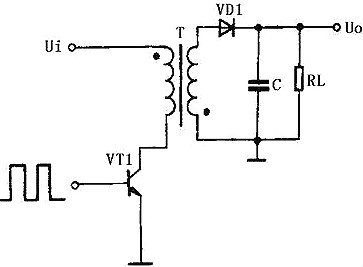

圖3 單端反激式開關電源
單端反激式開關電源是一種成本最低的電源電路，輸出功率為 20 － 100 Ｗ，可以同時輸出不同的電壓，且有較好的電壓調整率。唯一的缺點是輸出的紋波電壓較大，外特性差，適用于相對固定的負載。
單端反激式開關電源使用的開關管 VT1 承受的最大反向電壓是電路工作電壓值的兩倍，工作頻率在 20 － 200kHz 之間。
3、開關電源原理圖-單端正激式開關電源
單端正激式開關電源的典型電路如圖四所示。這種電路在形式上與單端反激式電路相似，但工作情形不同。當開關管 VT1 導通時， VD2 也導通，這時電網向負載傳送能量，濾波電感Ｌ儲存能量；當開關管 VT1 截止時，電感Ｌ通過續流二極管 VD3 繼續向負載釋放能量。

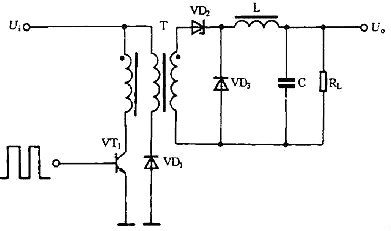

圖4 單端正激式開關電源
在電路中還設有鉗位線圈與二極管 VD2 ，它可以將開關管 VT1 的最高電壓限制在兩倍電源電壓之間。為滿足磁芯復位條件，即磁通建立和復位時間應相等，所以電路中脈沖的占空比不能大于５０％。由于這種電路在開關管 VT1 導通時，通過變壓器向負載傳送能量，所以輸出功率范圍大，可輸出 50 － 200 Ｗ的功率。電路使用的變壓器結構復雜，體積也較大，正因?yàn)檫@個原因，這種電路的實際應用較少。
4、開關電源原理圖-自激式開關穩壓電源
自激式開關穩壓電源的典型電路如圖五所示。這是一種利用間歇振蕩電路組成的開關電源，也是目前廣泛使用的基本電源之一。

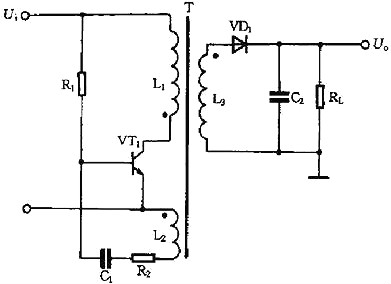

圖5 自激式開關穩壓電源
當接入電源后在 R1 給開關管 VT1 提供啟動電流，使 VT1 開始導通，其集電極電流 Ic 在 L1 中線性增長，在 L2 中感應出使 VT1 基極為正，發射極為負的正反饋電壓，使 VT1 很快飽和。
與此同時，感應電壓給 C1 充電，隨著 C1 充電電壓的增高， VT1 基極電位逐漸變低，致使 VT1 退出飽和區， Ic 開始減小，在 L2 中感應出使 VT1 基極為負、發射極為正的電壓，使 VT1 迅速截止，這時二極管 VD1 導通，高頻變壓器Ｔ初級繞組中的儲能釋放給負載。在 VT1 截止時， L2 中沒有感應電壓，直流供電輸人電壓又經 R1 給 C1 反向充電，逐漸提高 VT1 基極電位，使其重新導通，再次翻轉達到飽和狀態，電路就這樣重復振蕩下去。
這里就像單端反激式開關電源那樣，由變壓器Ｔ的次級繞組向負載輸出所需要的電壓。自激式開關電源中的開關管起著開關及振蕩的雙重作從，也省去了控制電路。電路中由于負載位于變壓器的次級且工作在反激狀態，具有輸人和輸出相互隔離的優點。這種電路不僅適用于大功率電源，亦適用于小功率電源。
5、開關電源原理圖-推挽式開關電源
推挽式開關電源的典型電路如圖六所示。它屬于雙端式變換電路，高頻變壓器的磁芯工作在磁滯回線的兩側。電路使用兩個開關管 VT1 和 VT2 ，兩個開關管在外激勵方波信號的控制下交替的導通與截止，在變壓器Ｔ次級統組得到方波電壓，經整流濾波變?yōu)樗枰闹绷麟妷骸?/div>

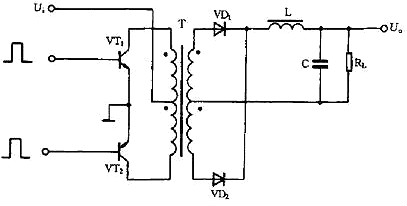

圖6 推挽式開關電源
這種電路的優點是兩個開關管容易驅動，主要缺點是開關管的耐壓要達到兩倍電路峰值電壓。電路的輸出功率較大，一般在 100-500Ｗ范圍內。
6、開關電源原理圖-降壓式開關電源
降壓式開關電源的典型電路如圖七所示。當開關管 VT1 導通時，二極管 VD1 截止，輸人的整流電壓經 VT1 和 L 向Ｃ充電，這一電流使電感Ｌ中的儲能增加。當開關管 VT1 截止時，電感Ｌ感應出左負右正的電壓，經負載 RL 和續流二極管 VD1 釋放電感Ｌ中存儲的能量，維持輸出直流電壓不變。電路輸出直流電壓的高低由加在 VT1 基極上的脈沖寬度確定。
圖7 降壓式開關電源
這種電路使用元件少，它同下面介紹的另外兩種電路一樣，只需要利用電感、電容和二極管即可實現。
7、開關電源原理圖-升壓式開關電源
升壓式開關電源的穩壓電路如圖八所示。當開關管 VT1 導通時，電感Ｌ儲存能量。當開關管 VT1 截止時，電感Ｌ感應出左負右正的電壓，該電壓疊加在輸人電壓上，經二極管 VD1 向負載供電，使輸出電壓大于輸人電壓，形成升壓式開關電源。
圖8 升壓式開關電源
8、開關電源原理圖-反轉式開關電源
反轉式開關電源的典型電路如圖九所示。這種電路又稱為升降壓式開關電源。無論開關管 VT1 之前的脈動直流電壓高于或低于輸出端的穩定電壓，電路均能正常工作。
圖9 反轉式開關電源
當開關管VT1導通時，電感L儲存能量，二極管VD1截止，負載RL靠電容C上次的充電電荷供電。當開關管VT1截止時，電感Ｌ中的電流繼續流通，并感應出上負下正的電壓，經二極管 VD1向負載供電，同時給電容Ｃ充電。
開關電源發展方向分析
開關電源高頻化是其發展的方向，高頻化使開關電源小型化，并使開關電源進入更廣泛的應用領域，特別是在高新技術領域的應用，推動了開關電源的發展前進，每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。
開關電源可分為AC/DC和DC/DC兩大類，DC/DC變換器現已實現模塊化，且設計技術及生產工藝在國內外均已成熟和標準化，并已得到用戶的認可，但AC/DC的模塊化，因其自身的特性使得在模塊化的進程中，遇到較為復雜的技術和工藝制造問題。
另外，開關電源的發展與應用在節約能源、節約資源及保護環境方面都具有重要的意義。開關電源中應用的電力電子器件主要為二極管、IGBT和MOSFET、變壓器。
