碳化硅二極管
簡介：
碳化硅材料半導體，雖然隨著技術的發展，目前碳化硅成本下降很多，但是據市場價格表現同類型的硅材料與碳化硅材料的半導體器件價格相差十倍有余。碳化硅單晶體可以制作晶體管（二極管和三極管）。因為碳化硅的禁帶寬度大，故做成的器件能耐高壓和高溫，是一種很好的大功率器件的材料。缺點是其單晶的制造比較困難，器件工藝也不成熟，而且在器件中的歐姆接觸難以做好（因為是寬禁帶半導體,重摻雜難以起作用）

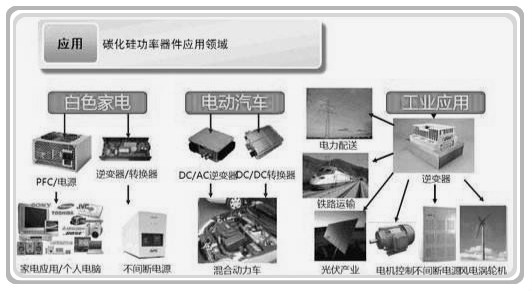

在半導體器件的應用方面，隨著碳化硅生產成本的降低，碳化硅由于其優良的性能而可能取代硅作芯片，打破硅芯片由于材料本身性能的瓶頸，將給電子業帶來革命性的變革。
1.太陽能逆變器
太陽能發電用二極管的基本材料，碳化硅二極管的各項技術指標均優于普通雙極二極管(silicon bipolar)技術。碳化硅二極管導通與關斷狀態的轉換速度非?？欤覜]有普通雙極二極管技術開關時的反向恢復電流。在消除反向恢復電流效應后，碳化硅二極管的能耗降低70%，能夠在寬溫度范圍內保持高能效，并提高設計人員優化系統工作頻率的靈活性。
2.新能源汽車充電器
碳化硅二極管通過汽車級產品測試，極性接反擊穿電壓提高到650V，能夠滿足設計人員和汽車廠商希望降低電壓補償系數 的要求，以確保車載充電半導體元器件的標稱電壓與瞬間峰壓 ，之間有充足的安全裕度 。二極管的雙管產品 ，可最大限度提升空間利用率，降低車載充電器的重量。
3.開關電源優勢
碳化硅的使用可以極快的切換，高頻率操作，零恢復和溫度無關的行為，再加我們的低電感RP包，這些二極管可以用在任向數量的快速開關二極管電路或高頻轉換器應用。
4.工業優勢
碳化硅二極管：重型電機、工業設備主要是用在高頻電源的轉換器上，可以帶來高效率、大功率、高頻率的優勢。
