MOSFET 管的最大柵極電壓
大部分MOSFET管指定了最大柵源極間電壓(±20V）。假定超越這個限制，器件就容易被損壞。當MOSFET管工作時運用柵極輸入電阻，并在一個具有較大供電電壓的電路中關斷 ，就會呈現柵極電壓超限的問題 。以一個工作于直流線電壓為 160V （ 最大可為 186V） 電路中的 正激變換器為例中止分析。當MOSFET管在最大線電壓下關斷 ，它的漏極電壓上升到 2 倍線 電壓即 372V 。這個正向電壓前沿的一部分藕合回 來，由Crss 和 Ciss 分壓。關于MTH7N45 管， Crss=150pF, Ciss=1800pF 。那么糯合回柵極的電壓是 372×150+(150+1800) =29V 。
柵極電阻也會降低柵極負荷和減小電壓的幅值 ，即使柵極電壓超越了 20V 的限制也不一 定會損壞柵極 。但假定思索線電壓瞬態過程和漏感尖峰 ，則這個糯合回柵極的電壓很可能達 到損壞器件的臨界點 。因此，較好的設計方法是用一個 18V 的齊納二極管來限制柵極電壓 。 值得留意的是 ，漏極到柵極的容性反響容易引發高頻振蕩 。
MOS管源漏極間的體二極管

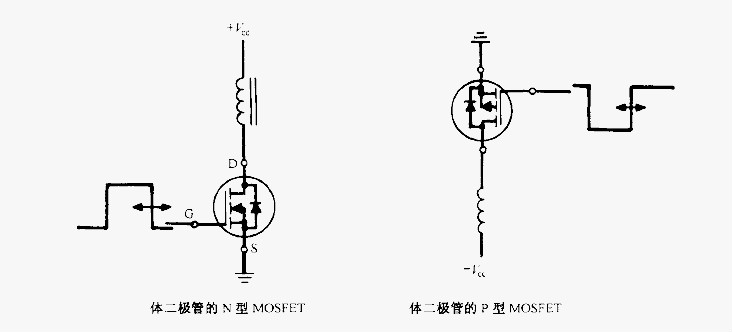

MOS管的內部結構中 ，漏源極之間存在一個固有的寄生二極管 ，如圖 9.18 所示。 體二極管的極性可以阻止反向電壓經過 MOS管，其正向電流承受才干和反向額定電 壓與 MOSFET管的標稱值分歧。它的反向恢復時間比普通的交流電源整流二極管短，比快恢復型二極管的長 。消費商數據表列出了各種 MOS管的體二極管的反向恢復時間
由于在漏源極之間普通不會施加反向電壓 （ 關于 N 型 MOSFET 管，漏極相對源極為負 ： 關于P型MOSFET管，漏極相對源極極性為正） ，所以這個寄生二極管對大部分MOS開關電源拓?fù)涫菦]有什么影響的 。
但有一些情況下也需求 MOSFET 管承受反壓 ，特別是在如圖 3.1 和圖 3.3 所示的半橋和全橋拓?fù)渲?。不過在 這些拓?fù)渲袔缀醵加幸粋€(gè)時區時間 ，這個死區時間是從體 二極管導通的時辰（ 儲存在變壓器漏感中的能量反響到電 網時） 到它被施加反向電壓的時辰 。時區使正向電流和反 向電壓之間有延遲，所以 MOS 管的二極管較弱的反 向恢復特性是沒什么影響的 。但是，假定一個全新的電路拓?fù)湫枨?MOSFET管承受反向電壓 ，則必需在漏極串連一個阻斷二極管 。由于體二極管的存在 ，馬達驅動電路或具有電感負載的電路可能會存在問題。
高頻諧振電路拓?fù)渫ǔＱ肭箝_關管必需能 在承受正向電流以后立即展受反向電壓 。這時可以運用如圖 9.19 所示的電路 。二極管 Dl 阻止正向電流過 MOS管中的體二極管 ，快速反向恢復二極管 D2 為正向電流提供通路 高頻諧振電路拓?fù)?，通常央求開關管必需能 在承受正向電流以后立即展受反向電壓 。這時可以運用如圖 9.19 所示的電路 。
二極管 Dl 阻止正向電流過 MOSFET管中的體二極管 ，快速反向恢復二極管 D2 為正向電流提供通路 。
