功率MOSFET的情況有很大的不同。它的dv/dt及di/dt的能力常以每納秒（而不是每微秒）的能力來估量。但盡管如此，它也存在動態性能的限制。這些我們可以從功率MOSFET的基本結構來予以理解。

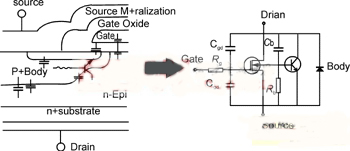

MOSFET剖面與等效電路圖
圖 MOSFET剖面與等效電路圖
圖 是功率MOSFET的結構和其相應的等效電路。除了器件的幾乎每一部分存在電容以外，還必須考慮MOSFET還并聯著一個二極管。同時從某個角度看、它還存在一個寄生晶體管。（就像IGBT也寄生著一個晶閘管一樣）。這幾個方面，是研究MOSFET動態特性很重要的因素。
首先MOSFET結構中所附帶的本征二極管具有一定的雪崩能力。通常用單次雪崩能力和重復雪崩能力來表達。當反向di/dt很大時，二極管會承受一個速度非常快的脈沖尖刺，它有可能進入雪崩區，一旦超越其雪崩能力就有可能將器件打壞。作為任一種PN結二極管來說，仔細研究時其動態特性是相當復雜的。它們和我們一般理解PN結正向時導通反向時阻斷的簡單概念很不相同。當電流迅速下降時，二極管有一階段失去反向阻斷能力，即所謂反向恢復時間。PN結要求迅速導通時，也會有一段時間并不顯示很低的電阻。在功率MOSFET中一旦二極管有正向注入，所注入的少數載流子也會增加作為多子器件的MOSFET的復雜性。
功率MOSFET的設計早已采取措施使其中的寄生晶體管盡量不起作用。在不同代功率MOSFET中其措施各有不同，但總的原則是使漏極下的橫向電阻Rb盡量小。因為只有在漏極N區下的橫向電阻流過足夠電流為這個N區建立正偏的條件時，寄生的雙極性晶閘管才開始發難。然而在嚴峻的動態條件下，因dv/dt通過相應電容引起的橫向電流有可能足夠大。此時這個寄生的雙極性晶體管就會起動，有可能給MOSFET帶來災難。所以考慮瞬態性能時對功率MOSFET器件內部的各個電容（它是dv/dt的通道）都必須予以注意。
