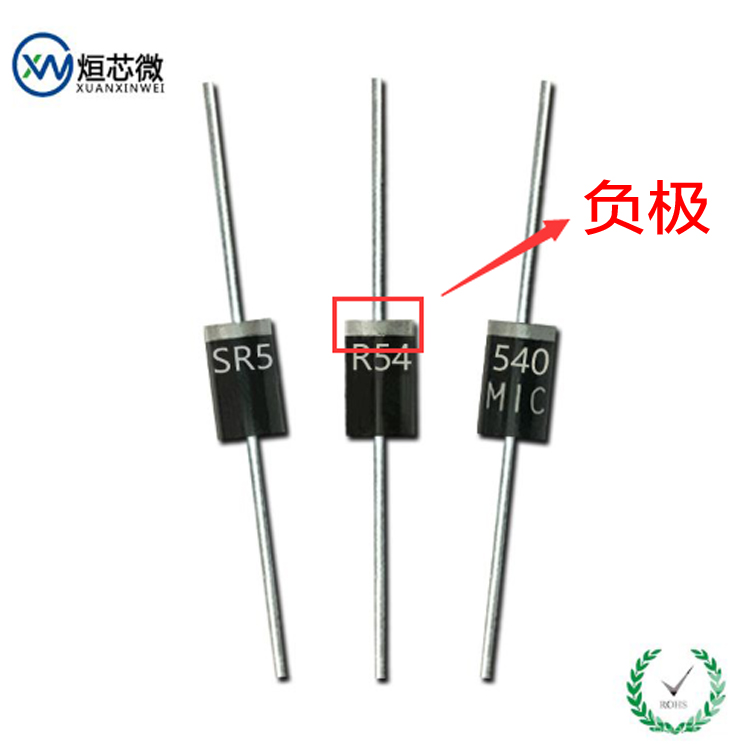

旁路二極管常用在光伏接線盒上，用串上并聯旁路二極管的方法來減輕熱斑的影響。首先來看看熱斑的形成原理：被遮擋的電池片不再發電，自身相當于一個消耗電阻;在其兩端產生S-1 片電池片的方向偏壓，如無旁路二極管保護，則組件電流流過后將產生熱量。組件的正向I-V特性曲線和被遮擋的電池片的反向I-V特性曲線相交出形成的陰 影為電池片的最大消耗功率。在太陽電池(串)兩端并聯旁路二極管，旁路二極管開始工作，將被遮擋的一串電池片旁路掉，組件電流從旁路二極管流過，保證組件工作正常，并保護了被遮擋的電池片不會被損壞。
另外，由于旁路二極管是并聯方式連接在一串電池片兩端，常態下二極管處于反向截至狀態，反向壓降取決于反向壓降約為：0.5N V(一串電池片的數量N),由二極管反向電流特性知，二極管反偏時有漏電流經過，此電流很小，一般在微安級。反向電偏置電壓和溫度對反向電流的影響。溫度及反向偏置壓降對IR的影響;溫度升高使得IR成倍地升高，同樣，反向壓降的增加可以導致二極管漏電流的增加。
所以理想狀態下是每片電池片加旁路二極管一只，但在實際應用中，沒有廠家會這么做，只能是在在滿足組件使用要求的情況下，統籌考慮每個旁路二極管旁路的太陽電池數量。這樣以來，對旁路二極管的性能要求就尤為重要了。
由于大多數二極管安裝在接線盒內，盒內受有限的散熱空 間及接線盒結構和材料的限制，要求二極管的熱性能一定要好，熱斑發生時，組件電流基本上都流經旁路二極管，有電流流過就會有熱產生，同時，由于接線盒內的二極管發熱也對接線盒提出了要求：接線盒要具備好的耐熱和好的散熱特性。出于對二極管的熱性能考慮，對于二極管的選擇，主要參數要遵循一下幾點：
1、熱阻系數小越小越好;
2、正向壓降越小越好;
3、正向耐電流越大越好;
4、反向電流越小越好;
5、溫度特性曲線要好;
6、ESD性能要好(參照IEC61000-4-2靜電放電抗擾度試驗標準);
7、 另外，旁路二極管在接線盒內的安裝，限于接線盒內的空間和環境，從接線盒方面考慮，主要考慮如何將熱量傳導出去： 1、二極管選擇管腳焊接方式安裝，管腳大面積接觸導熱體散熱效果會好于點接觸的插裝二極管; 2、接線盒內灌灌封膠體，增強散熱性能，此時，導熱體、密封膠均能夠?qū)ΧO管熱量起到傳到作用。
