TVS二極管特點詳情介紹
TVS(Transient Voltage Suppressor)二極管，又稱為瞬態抑制二極管，是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩梗晕找粋€(gè)瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。
TVS二極管與常見的穩壓二極管的工作原理相似，如果高于標志上的擊穿電壓，TVS二極管就會導通，與穩壓二極管相比，TVS二極管有更高的電流導通能力。TVS二極管的兩極受到反向瞬態高能量沖擊時，以10^-12S 量級速度，將其兩極間的高阻抗變?yōu)榈妥杩梗瑫r(shí)吸收高達數千瓦的浪涌功率。使兩極間的電壓箝位于一個安全值，有效地保護電子線路中的精密元器件免受浪涌脈沖的破壞。
TVS二極管特點
一、 TVS器件的工作原理
瞬態（瞬變）電壓抑制二極管簡稱TVS器件，在規定的反向應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，允許大電流通過，并將電壓箝制到預定水平，從而有效地保護電子線路中的精密元器件免受損壞。
TVS能承受的瞬時脈沖功率可達上千瓦，其箝位響應時間僅為1ps（10^-12S）。
TVS允許的正向浪涌電流在T =25℃，T=10ms條件下，可達50～200A 。
雙向TVS可在正反兩個方向吸收瞬時大脈沖功率，并把電壓箝制到預定水平，雙向TVS適用于交流電路，單向TVS一般用于直流電路。
電特性
1、單向TVS的V-I特性，單向TVS的正向特性與普通穩壓二極管相同，反向擊穿拐點近似“直角”為硬擊穿，為典型的PN結雪崩器件。從擊穿點到Vc值所對應的曲線段表明，當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上。
2.雙向TVS的V-I特性，雙向TVS的V-I特性曲線如同兩只單向TVS“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為：0.9≤V(BR)(正) /V（BR）(反) ≤1.1，一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉，雙向TVS在交流回路應用十分方便。
主要電參數
1. 擊穿電壓V(BR) 器件在發生擊穿的區域內，在規定的試驗電流I(BR) 下，測得器件兩端的電壓稱為擊穿電壓，在此區域內，二極管成為低阻抗的通路。
2. 最大反向脈沖峰值電流IPP
在反向工作時，在規定的脈沖條件下，器件允許通過的最大脈沖峰值電流。IPP與最大箝位電壓Vc(MAX) 的乘積，就是瞬態脈沖功率的最大值。 使用時應正確選取TVS，使額定瞬態脈沖功率PPR大于被保護器件或線路可能出現的最大瞬態浪涌功率。 當瞬時脈沖峰值電流出現時，TVS被擊穿，并由擊穿電壓值上升至最大箝位電壓值，隨著脈沖電流呈指數下降，箝位電壓亦下降，恢復到原來狀態。因此，TVS能抑制可能出現的脈沖功率的沖擊，從而有效地保護電子線路。
峰值電流波形
A.正弦半波
B.矩形波
C.標準波（指數波形）
D.三角波
TVS峰值電流的試驗波形采用標準波（指數波形），由TR/TP決定。
峰值電流上升時間TR：電流從10%IPP開始達到90%IPP的時間。
半峰值電流時間TP：電流從零開始通過最大峰值后，下降到0.5IPP值的時間。
下面列出典型試驗波形的TR/TP值：
A.EMP波：10ns /1000ns
B.閃電波：8μs /20μs
C.標準波：10μs /1000μs
3. 最大反向工作電壓VRWM（或變位電壓）器件反向工作時，在規定的IR下，器件兩端的電壓值稱為最大反向工作電壓VRWM。通常VRWM =（0.8~0.9）V (BR) 。
在這個電壓下，器件的功率消耗很小。使用時，應使VRWM 不低于被保護器件或線路的正常工作電壓。
4.最大箝位電壓Vc(max ) 在脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓。
使用時，應使Vc(max )不高于被保護器件的最大允許安全電壓。
最大箝位電壓與擊穿電壓之比稱為箝位系數。
即：箝位系數=Vc(max )/V(BR) 一般箝位系數為1.3左右。 最大箝位電壓VC(max )的測試方法見4.4。
5.反向脈沖峰值功率PPR TVS的PPR取決于脈沖峰值電流IPP和最大箝位電壓Vc(max )，除此以外，還和脈沖波形、脈沖時間及環境溫度有關。
當脈沖時間Tp一定時，PPR =K1...·K2 ·Vc(max ) ·Ipp 式中K1為功率系數，K2為功率的溫度系數。
典型的脈沖持續時間tp為1MS，當施加到瞬態電壓抑制二極管上的脈沖時間tp 比標準脈沖時間短時，其脈沖峰值功率將隨tp的縮短而增加。TVS的反向脈沖峰值功率PPR與經受浪涌的脈沖波形有關，用功率系數K1表示，各種浪涌波形的K1值如表1所示。
E=∫i(t).V(t)dt
式中：
i(t)為脈沖電流波形，
V(t)為箝位電壓波形。
這個額定能量值在極短的時間內對TVS是不可重復施加的。但是，在實際的應用中，浪涌通常是重復地出現，在這種情況下，即使單個的脈沖能量比TVS器件可承受的脈沖能量要小得多，但若重復施加，這些單個的脈沖能量積累起來，在某些情況下，也會超過TVS器件可承受的脈沖能量。因此，電路設計必須在這點上認真考慮和選用TVS器件，使其在規定的間隔時間內，重復施加脈沖能量的累積不至超過TVS器件的脈沖能量額定值。
6.電容CPP TVS的電容由硅片的面積和偏置電壓來決定，電容在零偏情況下，隨偏置電壓的增加，該電容值呈下降趨勢。電容的大小會影響TVS器件的響應時間。
7.漏電流IR 當最大反向工作電壓施加到TVS上時，TVS管有一個漏電流IR，當TVS用于高阻抗電路時，這個漏電流是一個重要的參數。
8.TVS器件分類：
按極性可分為：?jiǎn)螛O性和雙極性兩種；
按用途可分為：通用型和專用型；

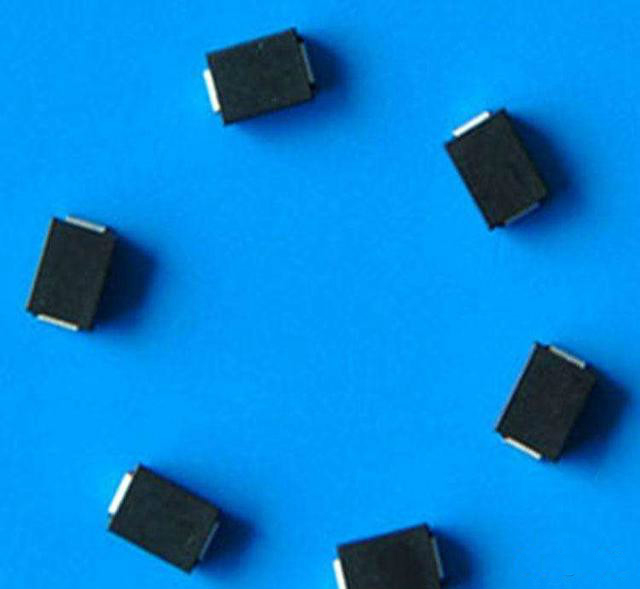

按封裝和內部結構可分為：軸向引線二極管、雙列直插TVS陣列、貼片式和大功率模塊等。
軸向引線的產品峰值功率可達400W、500W、600W、1500W和5000W。
其中大功率的產品主要用在電源饋線上，低功率產品主要用在高密度安裝場合。對于高密度安裝的場合，也可以選擇雙列直插和表面貼裝等封裝形式。
選用
在選用TVS時，應考慮以下幾個主要因素：
(1)若TVS有可能承受來自兩個方向的尖峰脈沖電壓(浪涌電壓)沖擊時，應當選用雙極性的，否則可選用單極性。
(2)所選用TVS的Vc值應低于被保護元件的最高電壓。Vc是二極管在截止?fàn)顟B(tài)的電壓，也就是在ESD沖擊狀態時通過TVS的電壓，它不能大于被保護回路的可承受極限電壓，否則器件面臨被損壞的危險。
(3)TVS在正常工作狀態下不要處于擊穿狀態，最好處于VR以下，應綜合考慮VR和VC兩方面的要求來選擇適當?shù)腡VS。
穩壓管
(4)如果知道比較準確的浪涌電流IPP，則可利用VCIpp來確定功率；如果無法確定IPP的大致范圍，則選用功率大些的TVS為好。PM是TVS能承受的最大峰值脈沖功率耗散值。在給定的最大箝位電壓下，功耗PM越大，其浪涌電流的承受能力越大；在給定的功耗PM下，箝位電壓VC越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關。 (5)TVS所能承受的瞬態脈沖是不重復的，器件規定的脈沖重復頻率(持續時間與間歇時間之比)為0．01%。如果電路內出現重復性脈沖，應考慮脈沖功率的累積，不然有可能損壞TVS。
(6)對于小電流負載的保護，可有意識地在線路中增加限流電阻，只要限流電阻的阻值適當，一般不會影響線路的正常工作，但限流電阻對干擾所產生的電流卻會大大減小。但這樣可能選用峰值功率較小的TVS管來對小電流負載線路進行保護。
(7)電容量C是由TVS雪崩結截面決定的，這是在特定的1 MHz頻率下測得的。C的大小與TVS的電流承受能力成正比，C太大將使信號衰減。因此，C是數據接口電路選用TVS的重要參數。對于數據/信號頻率越高的回路，二極管的電容對電路的干擾越大，形成噪聲或衰減信號強度也大，因此，需要根據回路的特性來決定所選器件的電容范圍。高頻回路一般選擇電容應盡量小(如LCTVS、低電容TVS，電容不大于3 pF)，而對電容要求不高的回路，電容的容量選擇可高于40pF。
(8)為了滿足IEC61000-4-2國際標準，TVS二極管必須達到可以處理最小8 KV(MB，接觸)和15 kV(BM,空氣)的ESD沖擊，有的半導體生產廠商在自己的產品上使用了更高的抗沖擊標準。而對于某些有特殊要求的便攜設備應用，設計者可以按需要挑選器件。
