各種電子元器件的類型與主要功能
一、電阻器：
1.取樣電阻—構成輸出電壓的取樣電路，將取樣電壓送至反饋電路。
2.均壓電阻—在開關電源的對稱直流輸入電路中起到均壓作用，亦稱平衡電阻。
3.分壓電阻—構成電阻分壓器。
4.泄放電阻—斷電時可將電磁干擾(EMI)濾波器中電容器存儲的電荷泄放掉。
5.限流電阻—起限流保護作用，如用作穩壓管、光耦合器及輸入濾波電容的限流電阻。
6.電流檢測電阻—與過電流保護電路配套使用，用于限制開關電源的輸出電流極限。
7.分流電阻—給電流提供旁路。
8.負載電阻—開關電源的負載電阻(含等效負載電阻)。
9.最小負載電阻—為維持開關電源正常工作所需要的最小負載電阻，可避免因負載開路而導致輸出電壓過高。
10.假負載—在測試開關電源性能指標時臨時接的負載(如電阻絲、水泥電阻)。
11.濾波電阻—用作LC型濾波器、RC型濾波器、π型濾波器中的濾波電阻。
12.偏置電阻—給開關電源的控制端提供偏壓，或用來穩定晶體管的工作點。
13.保護電阻—常用于RC型吸收回路或VD、R、C型鉗位保護電路中。
14.頻率補償電阻—例如構成誤差放大器的RC型頻率補償網絡。
15.阻尼電阻—防止電路中出現諧振。
二、電容器：
1.濾波電容—構成輸入濾波器、輸出濾波器等。
2.耦合電容—亦稱隔直電容，其作用時隔斷直流信號，只讓交流信號通過。
3.退藕電容—例如電源退藕電容，可防止產生自激振蕩。
4.軟啟動電容—構成軟啟動電路，在軟啟動過程中使輸出電壓和輸出電流緩慢地建立起來。
5.補償電容—構成RC型頻率補償網絡。
6.加速電容—用于提高晶體管的開關速度。
7.振電容—可構成RC型、LC型振蕩器。
8.微分電容—構成微分電路，獲得尖脈沖。
9.自舉電容—用于提升輸入級的電源電壓，亦可構成電壓前饋電路。
10.延時電容—與電阻構成RC型延時電路。
11.儲能電容—例如極性反轉式DC/DC變換器中的泵電容。
12.移相電容—構成移相電路。
13.倍壓電容—與二極管構成倍壓整流電路。
14.消噪電容—用于濾除電路中的噪聲干擾。
15.中和電容—消除放大器的自激振蕩。
16.抑制干擾的電容器—在EMI濾波器中，可分別濾除串模和共模干擾。
17.安全電容—含X電容和Y電容。
18.X電容—能濾除由一次繞組、二次繞組耦合電容器產生的共模干擾，可為從一次側耦合到二次側的干擾電流提供回流路徑，防止該電流通過二次側耦合到大地。
19.Y電容—能濾除電網之間串模干擾，常用于EMI濾波器中。
三、電感器：
1.濾波電感—構成LC型濾波器。
2.儲能電感—常用于降壓式或升壓式DC/DC變換器電路中。
3.振蕩電感—構成LC型振蕩器。
4.共模電感—亦稱共模扼流圈，常用于EMI濾波器中，對共模干擾起到抑制作用。
5.串模電感—亦稱串模扼流圈，它采用單繞組結構，一般串聯在開關電源的輸入電路中。
6.頻率補償電感—構成LC型、LCR型頻率補償網絡。
四、變壓器：
1.工頻變壓器—對交流電源進行變壓與隔離，再經過整流濾波后給DC/DC變換器(即開關穩壓器)供電。
2.高頻變壓器—對高頻電源進行儲能、變壓和隔離，適用于無工頻變壓器的開關電源中。

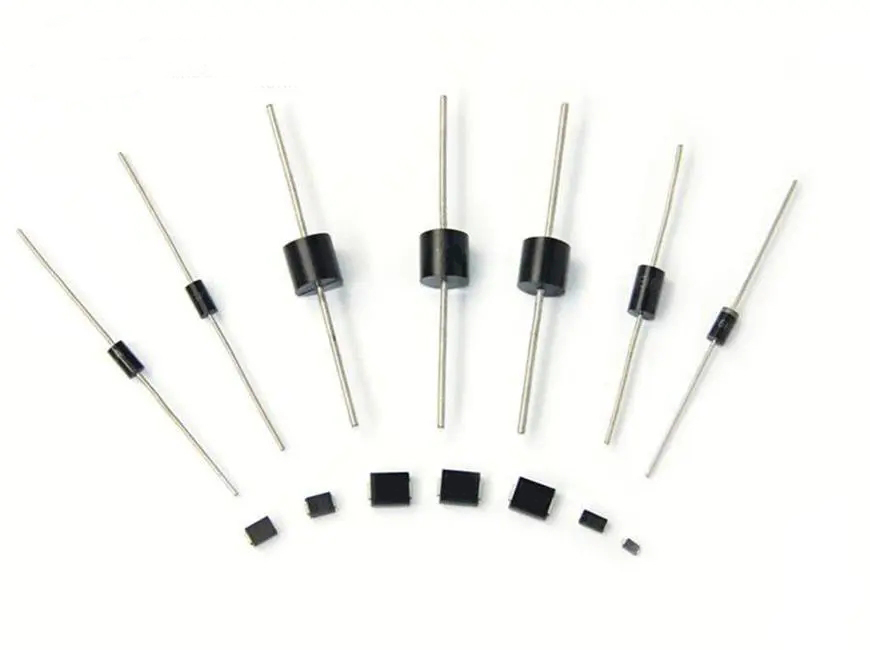

五、二極管：
1.整流二極管—低頻整流、高頻整流。
2.續流二極管—常用于降壓式DC/DC變換器中;若在繼電器、電機等的繞組兩端并聯續流二極管，即可為反電動勢提供泄放回路，避免損壞驅動管。
3.鉗位二極管—構成VD、R、C型鉗位電路，吸收尖峰電壓，對MOSFET功率場效應管起保護作用。
4.阻塞二極管—鉗位保護電路中的二極管，亦稱為阻尼二極管。
5.保護二極管—用于半波整流電路中，在負半周時給交流電提供回路。
6.隔離二極管—可實現信號隔離。
7.抗飽和二極管—將二極管串聯在功率開關管的基極上，可降低功率開關管的飽和深度，提高關斷速度。
六、整流橋
將交流電壓變?yōu)槊}動直流電壓，送至濾波器。整流橋可由四只整流二極管構成，亦可采用成品整流橋。
七、穩壓管
構成簡易穩壓電路;接在開關電源的輸出端，用來穩定空載時的輸出電壓;由穩壓管、快恢復二極管和阻容元件構成一次側鉗位保護電路;構成過電壓保護電路。
八、晶體管
用作PWM調制器的功率開關管;構成恒壓/恒流輸出式開關電源的電壓控制和電流控制環路;構成截劉輸出型開關電源的截流控制環;構成開關穩壓器的通/斷控制、欠電壓、過電壓保護、過電流保護等電路。
九、場效應晶體管
MOSFET用作PWM調制器或開關穩壓控制器的功率開關管。
十、運算放大器
構成外部誤差放大器、電壓控制環和電流控制環等。
