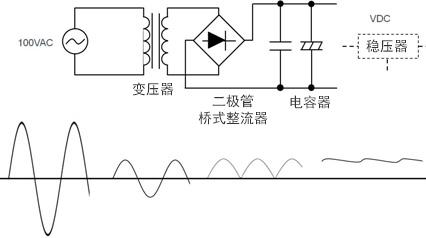

變壓器是用作AC/DC轉換電源模塊的最常用方法之一，在此以輸入電壓100VAC為例子，通過變壓器將100VAC降壓（變壓）至可獲得所需DC電壓的AC電壓值。這一部分稱為AC轉換，利用調整變壓器一次側和二次側的線圈，來設定變壓值（發生在變壓器二次側的降壓值）。下圖為采用變壓器方式的原理圖。
如果輸入輸出間必需絕緣時，可利用變壓器絕緣。利用二極管橋式整流器將已經降壓的AC電壓轉換成DC電壓，接著用電容器加以平滑，最終轉換成紋波較小的DC電壓。整流后的DC電壓是指AC的峰值電壓（AC×√2）減去二極管的正向電壓后的數值。當不必確保輸出穩定時，就可以將DC電壓作為輸出電壓。電壓的初期值取決于變壓器的匝數比，負載電流越增加，電壓越降低。必須確保輸出穩定時，使用穩壓器穩定電壓。此時，將變壓器二次側的電壓，設定成適合利用穩壓器轉換的電壓。例如最后設定12VDC，整流后的電壓為18VDC，就能抑制電壓損耗，不會因?yàn)楣ぷ鞫兊?，但也不?huì)因此變高。

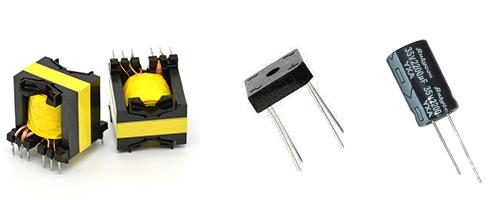

采用變壓器方式的使用元件如下圖所示：從左往右依次為變壓器、整流器、電解電容。
雖然是轉換ACAC的變壓器，但AC的頻率為50/60Hz，因此必須使用低頻變壓器。設計AC/DC電源模塊用變壓器，稱為電源變壓器或商用頻率用變壓器（商用變壓器）等，請將變壓器的大小（體積）考慮成和電源模塊輸出功率量成正比。我們身邊最常見到的例子就是AC適配器，電流容量的越大，也就越大越重。變壓器的基本構造是指被稱為Core的鐵芯和一次及二次的線圈所組成，鐵芯一般以硅鋼片制造而成。
二極管橋式整流器是連接4個整流用二極管，并一體化封裝，除了照片示例外，還有SIP和DIP的方形封裝。也可以使用4個整流二極管組裝成橋式二極管，二極管也有隨容許電流增大尺寸增大的傾向。電容器基本上是使用電解電容，所需電容值會因負載或可容許紋波而變化，但大致上約數百至數千μF。電源輸出功率愈大，電容器的體積就會愈大。在產生一般電子電路電源模塊電壓的電路中，只有變壓器能處理高電壓，其他元件選擇符合所制作DC電壓的額定值產品。
