了解tvs相關特性才能更好的應用到實際產品中，下面給大家講解TVS主要特性參數：
1、反向截止電壓 VRWM 與反向漏電流 IR：反向截止電壓 VRWM 表示 TVS 管 不導通的最高電壓，在這個電壓下只有很小的反向漏電流 IR。
2、擊穿電壓 VBR：TVS 管通過規定的測試電流時的電壓，這是表示 TVS 管導 通的標志電壓。
3、脈沖峰值電流 IPP：TVS 管允許通過的 10/1000μ s 波的最大峰值電流（8/20 μ s 波的峰值電流約為其 5 倍左右） ，超過這個電流值就可能造成永久性損壞。在 同一個系列中，擊穿電壓越高的管子允許通過的峰值電流越小，一般是幾 A～幾 十 A。

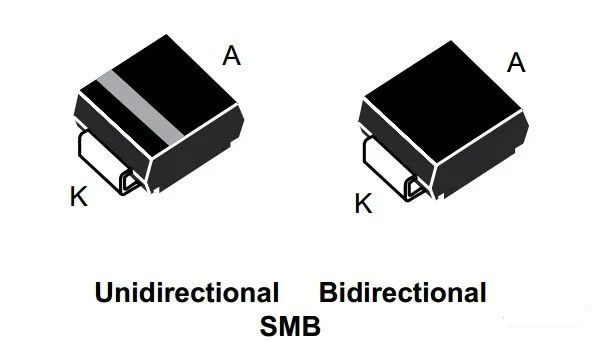

tvs二極管圖
4、最大箝位電壓 VC：TVS 管流過脈沖峰值電流 IPP 時兩端所呈現的電壓。
5、脈沖峰值功率 Pm： 脈沖峰值功率 Pm 是指 10/1000μ s 波的脈沖峰值電流 IPP 與最大箝位電壓 VC 的乘積，即 Pm=IPP*VC；在給定的最大鉗位電壓下， 功耗 PM 越大，其浪涌電流承受能力越大，在給定的功耗 PM 下，鉗位電壓越 低，其浪涌電流的承受能力越大；另外，峰值脈沖功耗還與脈沖波形，持續時間 和環境溫度有關：典型的脈沖波形持續時間為 1ms，當施加到二極管上的脈沖 波形持續時間小于 TP，則隨著 TP 的減小脈沖峰值功率增加；TVS 所能承受的 瞬態脈沖式不重復的， 如果電路內出現重復性脈沖，應考慮脈沖功率的累積可能 損壞 TVS。
6、穩態功率 P0：TVS 管也可以作穩壓二極管用，這時要使用穩態功率。
7、極間電容 Cj：與壓敏電阻一樣，TVS 管的極間電容 Cj 也較大，且單向的比 雙向的大，功率越大的電容也越大，極間電容會影響 TVS 的響應時間。
8、峰值電流波形：A、正弦半波 B、矩形波 C 、標準波（指數波形） D、三角 波 TVS 峰值電流的試驗波形采用標準波（指數波形） ，由 TR/TP 決定。 峰值電流上升時間 TR: 電流從 0.1IPP 開始達到 0.9 IPP 的時間。 半峰值電流時間 TP：電流從零開始通過最大峰值后，下降到 0.5IPP 值的時間。
下面列出典型試驗波形的 TR/TP 值： EMP 波：10ns /1000ns 閃電波：8μ s /20μ s 標準波：10μ s /1000μ s 三．優點及缺點 優點：響應速度快（為 ns 級） 、瞬態功率大、漏電流低；其 10/1000μ s 波脈沖 功率從 400W～30KW， 脈沖峰值電流從 0、 52A～544A； 擊穿電壓有從 6、 8V～ 550V 的系列值，便于各種不同電壓的電路使用。 缺點：耐浪涌沖擊能力較放電管和壓敏電阻差； 穩壓二極管： 反應較慢； 一般用于電壓精度要求高的地方 （一般較?。?， 防浪涌， 擊穿電壓精準，各壓值檔都有；齊納擊穿； 壓敏電阻：與穩壓二極管相似，但不可恢復；
