1、什么是差分信號？為什么要用差分信號？
兩個芯片要通信，我們把它們用一根導線連接起來，一個傳輸 1，另一個接受 1，一個傳輸 0，另一個接受 0，不是很好嗎？為什么還要搞其他的花花腸子。
因為有干擾，各種各樣的干擾，比如溫度，電磁輻射等等，這些干擾使得傳輸的 1 不再是理想的 1，傳輸的 0 也不再是理想的 0，但是這些干擾幾乎都有一個共同的特點，就是它對這條導線的干擾和它對這條導線附近導線的干擾是一樣的。
利用這個特點，我們用兩個導線傳輸信號，一條導線傳輸我們要傳輸的信號 1010，另一條導線傳輸和他相反的信號 0101，在接收端，我們把這兩個信號做差，那么就會接收到 1 -1 1 -1 這樣的信號，再通過電平轉換或其他的手段就可以恢復出 1010 這個我們要傳輸的信號。干擾在做差的過程中被消除掉了。
2、差分放大電路基本結構
所有的電子元器件的特性都會受到溫度的影響，其中半導體材料受到影響的程度最大。對于 PN 結來說，溫度系數為 -2.5mV/°C，表示溫度每升高 1°C，二極管或三極管的管壓降就會降低 2.5mV，可以想象，溫度高到一定程度的時候，二極管的正向導通反向截止的特性也就不存在了，所有的半導體都無法正常工作了。
在共射放大電路中，電路基礎：Lec16- 共射放大電路的設計，溫度的變化會產生三極管基極和發射極之間電壓的變化△Ube，這種現象成為“溫漂”。

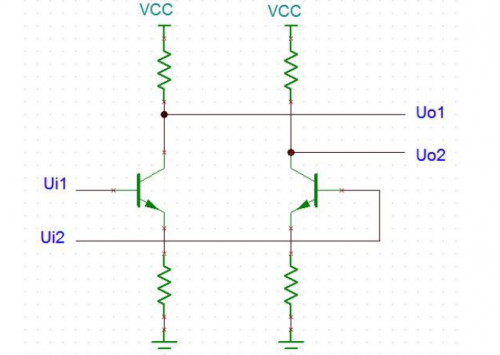

利用差分信號的思想，我們建立上面電路圖，輸入端（Ui1-Ui2），輸出端（Uo1-Uo2），就可以解決溫漂的問題。溫漂干擾在做差的過程中被消除掉了。
3、長尾式差分電路

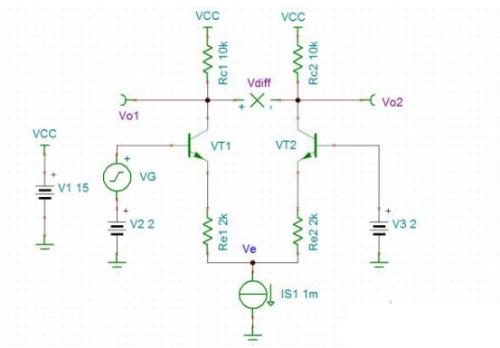

一個更實用的設計是采用長尾式差分電路，如圖所示，這個電路可就厲害了，它可以
單端輸入，單端輸出，放大倍數是普通共射放大電路的 1/2 倍。單端輸入，差分輸出，放大倍數是普通共射放大電路的 1 倍。差分輸入，單端輸出，放大倍數是普通共射放大電路的 1。差分輸入，差分輸出，放大倍數是普通共射放大電路的 2。這個電路之所以強大，是因為當溫度變化時，產生了△Ube，但是它通過引入一個恒流源補償△Ube，從而使 Re 兩端的電壓保持不變，這樣流過 Re 的電流也不變，導出流過 Rc 的電流不變，最終輸出的 Vo 不變。
其中，ui 表示輸入信號，ube 表示三極管基極和集電極之間的電壓差，它是溫度的函數。現在我們只考慮溫漂，ui 保持不變。只看溫度變化對輸出的影響。對這個式子兩端求導可得下式，這個式子表明溫漂引起的△Ube 會被△Ve 所補償。
長尾式差分電路的仿真結果如下，從結果可以看出當單端信號輸入時，單端輸出的放大倍數是普通共射放大電路的 1/2。放大倍數可以利用公式 1 對 Ui 求導推出，這里不再推導。
