一、三極管
三極管是一種電流控制體器件，它的主要作用是把微弱信號放大，輸入阻抗低，例如在基極 b 給一個很小的電流 Ib，在集電極 c 上得到一個比較大的電流 Ic。它是電流放大器件，但是在實際時候通常通過一個電阻將三極管的電流放大作用轉變?yōu)殡妷悍糯笞饔茫虼耍灰娐穮?shù)設置合適，一般輸出電壓可以比輸入電壓高很多倍。它有三個工作狀態：截止?fàn)顟B(tài)、放大狀態、飽和狀態。三極管一般是弱電中使用，而且出現在開關作用、電流放大作用，例如蜂鳴器驅動、數碼管驅動、直流小風扇驅動等方面。

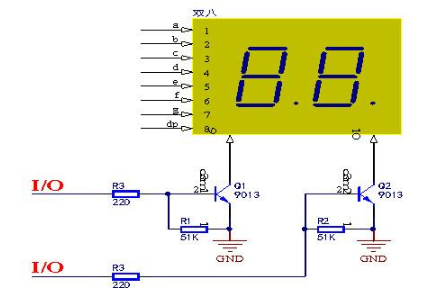

1）三極管驅動數碼管
如果由于單片機 I/O 口驅動能力有限，可以加三極管擴大驅動電流

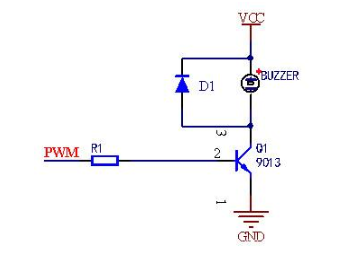

2）三極管驅動蜂鳴器
二、場效應管
場效應管是電壓控制器件，它是繼三極管之后的新一代放大元件，場效應晶體管可分為耗盡型效應晶體管和增強型效應晶體管，同時又有 N 溝道和 P 溝耗盡型之分。

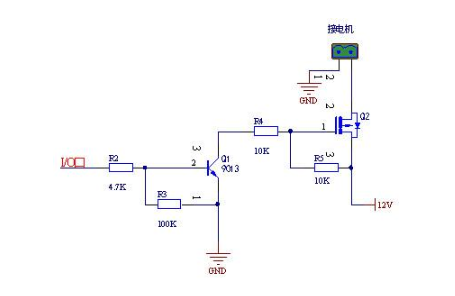

場效應管一般用于開關作用，有開關用以及有功率用。特別是電機、開關電源等，應用場合一般都是出現在需要耐壓高、耐電流大、頻率特性高的時候。
三、IGBT

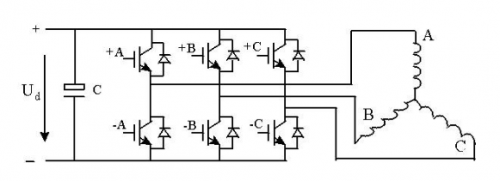

IGBT 是電壓控制電流，可是說是集成塊三極管和場效應管的優點的一種器件，它利用電壓來控制 PN 結，在大電流應用比較廣泛，因此比較適合強電開關，強電功率使用，例如變頻器、逆變器、電力控制系統等，很多場合以 IGBT 作為逆變器件，工作電流 3000kVA 以上，頻率達 25kHz 以上。如下圖是直流電機驅動主電路
四、總結
1）三極管是電流控制器件、而場效應管和 IGBT 是電壓驅動器件。三極管特點是能夠?qū)㈦娏鞣糯螅瑘?chǎng)效應管特點是噪聲小、功耗低、沒有二次擊穿現象等，IGBT 特點是高耐壓、導通壓降低、開關速度快等；
2）三者都可以作為電子開關用，三極管一般是小型開關、信號放大場合應用，如果對于信號源需要更多的電流時候可以采用三極管，否則就用場效應管，而 IGBT 更適合于大電流、大電壓的電力系統，它是電力電子重要的大功率主流器件之一。
