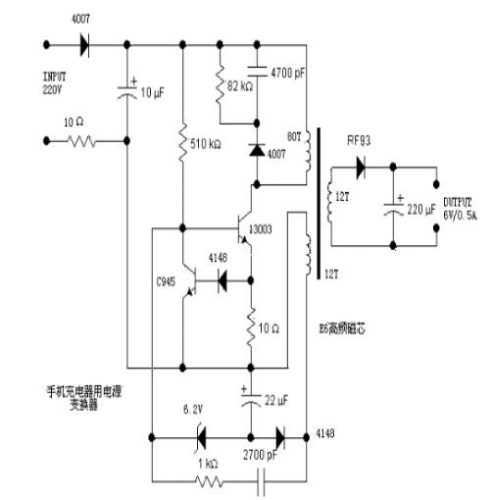

分析一個電源，往往從輸入開始著手。220V交流輸入，一端經過一個4007半波整流，另一端經過一個10歐的電阻后，由10uF電容濾波。這個10歐的電阻用來做保護的，如果后面出現故障等導致過流，那么這個電阻將被燒斷，從而避免引起更大的故障。右邊的4007、4700pF電容、82KΩ電阻，構成一個高壓吸收電路，當開關管13003關斷時，負責吸收線圈上的感應電壓，從而防止高壓加到開關管13003上而導致擊穿。13003為開關管(完整的名應該是MJE13003)，耐壓400V，集電極最大電流1.5A，最大集電極功耗為14W，用來控制原邊繞組與電源之間的通、斷。當原邊繞組不停的通斷時，就會在開關變壓器中形成變化的磁場，從而在次級繞組中產生感應電壓。由于圖中沒有標明繞組的同名端，所以不能看出是正激式還是反激式。
不過，從這個電路的結構來看，可以推測出來，這個電源應該是反激式的。左端的510KΩ為啟動電阻，給開關管提供啟動用的基極電流。13003下方的10Ω電阻為電流取樣電阻，電流經取樣后變成電壓(其值為10*I)，這電壓經二極管4148后，加至三極管C945的基極上。當取樣電壓大約大于1.4V，即開關管電流大于0.14A時，三極管C945導通，從而將開關管13003的基極電壓拉低（鉗位），從而集電極電流減小，這樣就限制了開關的電流，防止電 流過大而燒毀(其實這是一個恒流結構，將開關管的最大電流限制在140mA左右)。
變壓器左下方的繞組(取樣繞組)的感應電壓經整流二極管4148整流，22uF電容濾波后形成取樣電壓。為了分析方便，我們取三極管C945發射極一端為地。那么這取樣電壓就是負的(-4V左右)，并且輸出電壓越高時，采樣電壓越負。取樣電壓經過6.2V穩壓二極管后，加至開關管13003的基極。前面說了，當輸出電壓越高時，那么取樣電壓就越負，當負到一定程度后，6.2V穩壓二極管被擊穿，從而將開關13003的基極電位拉低，這將導致開關管斷開或者推遲開關的導通，從而控制了能量輸入到變壓器中，也就控制了輸出電壓的升高，實現了穩壓輸出的功能。
而下方的1KΩ電阻跟串聯的2700pF電容，則是正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。右邊的次級繞組就沒有太多好說的了，經二極管RF93整流，220uF電容濾波后輸出6V的電壓。沒找到二極管RF93的資料，估計是一個快速恢復管，例如肖特基二極管等，因為開關電源的工作頻率較高，所以需要工作頻率的二極管。這里可以用常見的1N5816、1N5817等肖特基二極管代替。
同樣因為頻率高的原因，變壓器也必須使用高頻開關變壓器，鐵心一般為高頻鐵氧體磁芯，具有高的電阻率，以減小渦流。
各部分剖析：
（1）主繞組和次繞組的關系：
220V經4007整理10UF濾波后，300v經變壓器加在13003的C、E極，經510k電阻加B，13003導通，達到一定程度，由于反饋繞組（副繞組作用）使C945導通，迫使13003截止。從而13003處于震蕩狀態。次級得到了電壓輸出。
（2）常見故障分析
A. 4007，82Ω，4700PF組成尖峰吸收回路，保護13003.。510K是啟動電阻。10Ω保險絲的作用。
B. 4148反饋整流。4148嵌位保護C945。6.2穩壓保護13003和C945。1K和 2700PF提供13003的導通電流。10UF，22UF 是濾波電容。
C. 這個變壓器不僅僅是電壓等級的變換，它還起一個很重要的安全隔離作用，使你不至于和市電不至于產生回路觸電。
（3）判斷是否充滿—負載電流
檢測的不是電壓是否充滿，而是檢測負載電流，當電池充滿之后，負載電流幾乎為零的，
LED顯示，就是通過負載電流的變化來控制的
（4）變壓器那部分工作原理：
這是一個普通的高頻自激式降壓電路，圖中的晶體管13003是主振蕩用晶體管，電源電流通過80T這一側給變壓器供電，在12T（接RF93）那個次級感應出電壓較低的電流，經RF93整流和220uF電容濾波后輸出一個低壓直流（圖中的6V）。另一組12T的線圈則提供給13003工作時的驅動電流。另一個小晶體管C945是用于限流，限流取樣于13003發射極那個10Ω的電阻。當電流超過設定值的時候，C945導通，以減少13003基極的電流。使13003集電極電流保持在一個比較恒定的值上。這樣就可以粗略的穩定輸出電壓了。
這是個開關變壓器，一般都是電源用的。圖上的的電路很簡單，變壓器右邊是整流濾波電路不用說了。左邊有兩個繞組，一個80T主繞組，是前級輸入，下面12T的副繞組是反饋繞組，保證前級電路正反饋激勵而震蕩，在電路穩定的情況，這個繞組和后級繞組電壓一致，估計是交流6點幾伏，并在4148二極管的左端形成負的電壓，使6.2V穩壓管左端電壓穩定在0點幾伏，保證功率管13003基極有合適的偏置電壓，超過0.7V太久會導致它導通損毀。三極管C945是保護電路，也是負反饋，當通過13003的電流增大，10歐姆上的電壓超過二極管的的導通電壓，就會使C945導通，13003基極電壓就會下降，防止13003過流。上面的510K電阻是啟動電阻，二極管等式反向泄壓電路，也是保護電路。
12T的副繞組的一端可以看成接地，另一端接一路正反饋和一路負反饋，正好形成自激震蕩，控制開關管通段，形成變化的磁場，在次線圈感應出輸出電壓。
（5）13003為開關管，即MJE13003
NPN型開關三極管，常用于電子鎮流器，充電器電路。電流1.5A,耐壓700V，類似型號13001-13007。
