MOS管串聯

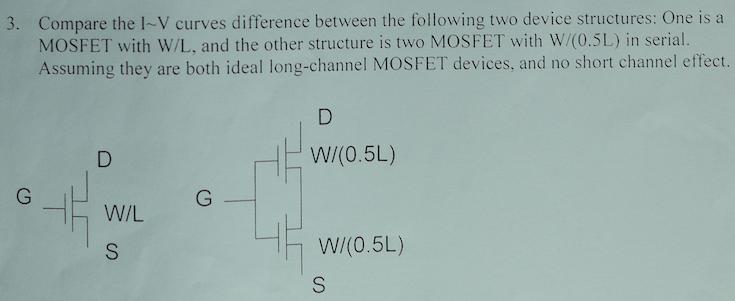

I-V曲線本來應該一樣，但是由于effL，PSE的存在，以及間接導致的DIBL，都會讓這兩個曲線有區別
長溝道器件，兩者近似。短溝道器件差別大。
其實單純從W/L上考慮應該是沒有區別的。
使用兩個(或多個）串聯，提高L。
我認為好處如下：
正如二樓所說，避免使用倒比管（W/L遠小于1時）；
通過拆分為多個管子串聯時，在layout上容易布局、匹配；
串聯時，如果SD電壓降低，一個管子進入線性區，但可保證另外一個工作在飽和區。
單純從w/l考慮，也應該考慮背柵效應的影響
低功耗中常用到
兩個nmos管串聯下面的mos管為什么下面的一直在線性區 ？
上面的NMOS如果要開啟，那么它的G必然比S要高出VT0；
那么下面的NMOS的G必然比D要低于一個VT0(兩個管子的G電位一樣，上面的S就是下面的D)；
那么下面的管子不就在線性區域嗎！
那么當有電流I流過這2個NMOS時，下面管子M1的Vgs1 〉上面管子M2的Vgs2 （因?yàn)閂ds1〉0），要保證I1=I2，則必須是M1在線形區，M2飽和區。
并聯相當于增加W，而串聯是不是增加L?
串聯是不是要一個管子的源極接另一個管子的漏極，而它們的柵極要連在一起，是應該
這樣接嗎？ 但如果我把兩個串聯后的管子再連成二極管負載的形式，其中一個管子總工作在線性區（因?yàn)関gs太大，而vds過小）,不能保證一個管子在恒流區，這樣用可以嗎，能相當于增加了L嗎？
并聯相當于增加W，而串聯是不是增加L?
是，如果sub接source的話
這應該是電流鏡電路吧，中間的管子應該比靠近電源和地的管子要寬得多吧？ 這樣的話主意是使中間管子的柵源電壓約等于閾值電壓，左右兩路靠近電源和地的管子的柵漏電壓就被clip一個閾值電壓的值處，使左右兩路漏端電壓較為精確匹配，同時也可以使輸出擺幅最大化。
也可看成是由靠近電源的管子引入了一個源級負反饋，是電流匹配更好，PSRR也更好
想請問一下：假如兩個10u/5u+10u/2.5u串接同單獨的一個10u/7.5u管子做電流鏡，有區別嗎？我覺得表面上靠近電源和地的管子漏端電壓被嵌住了，但也不排除某一個管子進入線性區，匹配同樣不好！所以兩個管子串聯跟相應地增加一個管子的L效果沒什么區別，個人看法請指正
靠近vdd的pmos管子如果Vg-Vd的絕對值為Vth的話，那就是處于臨界飽和了，再下面的管子飽和否我覺得比較起來沒那么重要。其實就算處于線性區同時match Vg和Vd的我也見過，扯遠了。疊著的兩個管子合起來的話l大些，管子的match好些，但你不能牽著Vd,哪個更match些好難說, 但如果管子上了一定的尺寸后我相信match Vd會更好些
很簡單，共源共柵結構的作用就是隔離，
使得漏端電與輸出隔離，減小溝長調制產生的失配
這是self cascode的current mirror
利用self cascode降低channel length modulation effect
如此接法mos將等效為(W/L)equal=1/[(L/W)1+(L/W)2]
