MOS管靜態功耗步驟

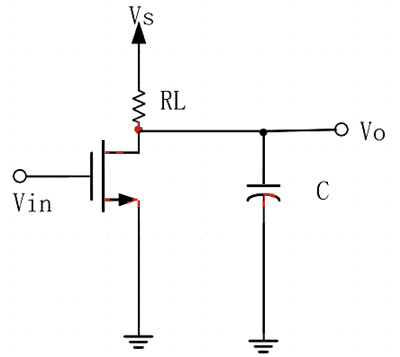

如下圖所示的NMOS反相器，現在要計算其靜態功耗。
當輸入信號為高電平時，NMOS閉合，但是又不是一個理想的開關，所以有開關電阻RON。
所以，當輸入為高電平時，靜態功耗為下圖所示：
當輸入為低電平時，此時NMOS是理想的斷開，此時電路如下圖所示。
由于電路中沒有電流，所以功耗為0。
所以對于本有NMOS構成的反相器而言，靜態功耗為：
當忽略掉該直流導通電阻RON時，則靜態功耗為：
如何理解mosfet靜態功耗低，三極管功耗為什么又比mos管功耗高，速度比mos管慢？
功耗是因?yàn)槿龢O管做開關時，要一個Ib維持。而mos管是壓控device，基本上不消耗電流。
速度是因?yàn)椋琺os管壓控時，得等大gate上電荷積累到vth后，電路才導通；而三極管是電流控制，導通時間比mos管的小的多。
