VMOS管電路也分為共源極、共柵極和共漏極三種組態。
1.共源極組態

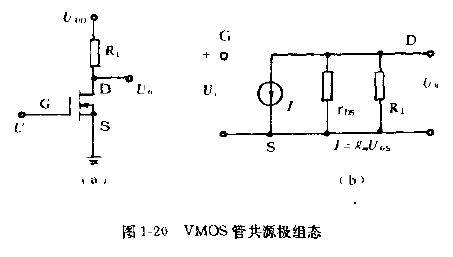

VMOS管共源極組態的基本形式和等效電路，如圖1-20所示。
在低頻，可以認為輸入端不產生電流，所以放大器，電流增益極高，近于無窮大。而電壓增益等于跨導gw乘以漏極負載電阻與漏極動態電阻之積，即：
式中Au一電壓增益，
Rd—漏極負載電阻，
rd —漏極動態電阻。
共源極組態用于希望有電壓增益又希望有電流增益的地方。其輸人阻抗和動態輸出阻抗都比較高。
2.共柵極組態

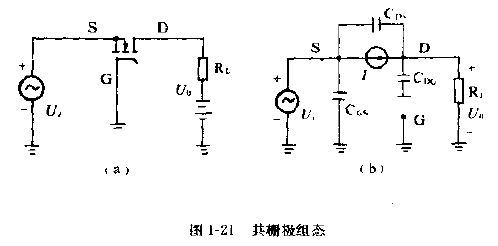

這種組態的基本形式與小信號等效電路，如圖1-21所示。當要求源漏極間有良好的隔離時，使用這種電路。但應注意，在源極輸入端與漏極輸出端通過一小的極間電容Cd6來耦合，該電容一般小于50pF。
共柵極放大器不能提供電流增益。輸入阻抗等于輸入電壓除以源極輸入電流。由于漏極輸出電流在幅度上與源極輸入電流相同，即：
式中It—輸入電流，
Ut—輸人電壓。
所以，輸入電阻為：
共柵極組態的電壓增益，與式（1-18）給出的共源極放大器的電壓增益相同。共柵極電路益于幵關應用。
當用VMOS管轉換模擬信號或電源時，將柵極置于與源極相同的電位就可以把漏極隔離（開路）。而當柵極對源極有很大的正向偏置時，漏源電阻降到幾歐以下。開關閉合。
