PMOS防反接電路
基本電路

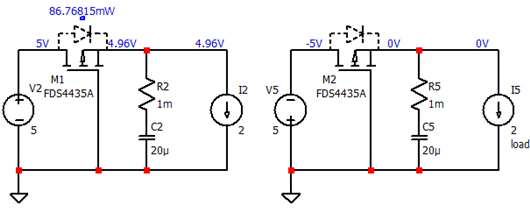

基本的PMOS防反接電路，利用PMOS的寄生二極管：
電源正接，寄生二極管導通，S極電壓升高，VGS ≈ -Vin，從而PMOS開啟，一般導通電阻在數十mΩ，導通損耗遠低于二極管。
電源反接，寄生二極管截止，VGS = 0，PMOS關斷，后級設備電壓為0。
添加穩壓管

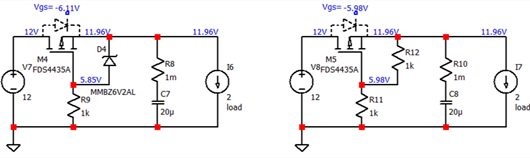

如果使用PMOS的Vgs耐壓低于電源電壓，可以使用穩壓管限制Vgs。或者在輸入電壓基本不變的情況下，也可以使用電阻分壓。
注意
PMOS需要選擇合適的Vds、Vgs耐壓，選擇低Rds的型號可以減小損耗
注意PMOS上的功耗和散熱
因?yàn)镻MOS開啟后電流可雙向流動，這個電路的負載不能是電池等電壓源。

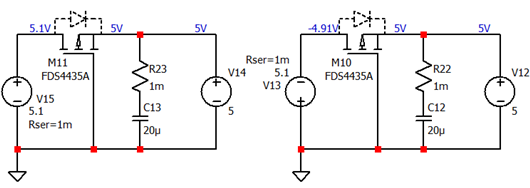

否則，如下右圖，因?yàn)樨?fù)載電池有5V電壓，V G S = - 5 V，實際上PMOS還是開啟了，輸入反接還是會導致過流。
二極管串聯

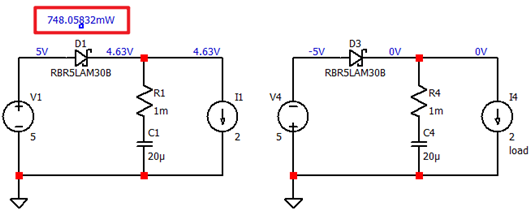

以常用的5V/2A為例。常用二極管串聯在電路中，在電源反接時，二極管承擔所有的電壓，有效防止電源反接損壞后級設備。但是，二極管上壓降較大，損耗較高。
使用肖特基二極管可以減小損耗，但是仍對電路有較大影響，特別是在電源電壓更低的情況下。
反并二極管+保險絲

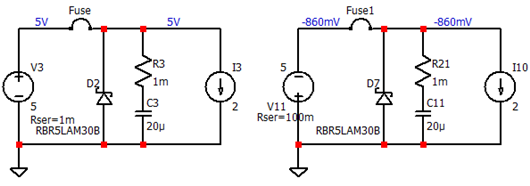

使用反并二極管+保險絲，正常運行時基本沒有損耗。在電源反接時，電源側接近短路，保險絲熔斷，從而實現保護。反接發生后，二極管和保險絲一般都需要更換。并且，輸入反接時產生一個負壓，后級設備還是有可能損壞。
