開關電源PCB Layout原則

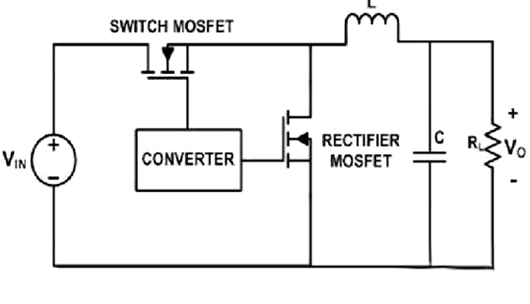

以同步整流BUCK電路為例分析開關電源Layout原則。
首先分析工作原理，下文用SM指代Switch MOSFET，RM指代Recifier MOSFET。

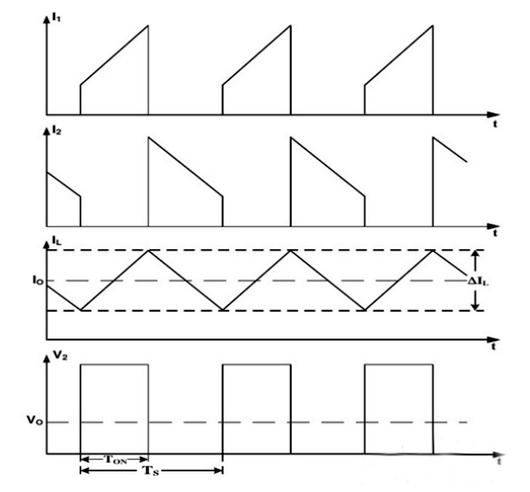

SM和RM兩管互補導通，SM導通時電源給電感充電，SM電流i1線性上升；當RM導通時，i1變為0，電感給負載放電，RM電流i2線性下降，具體波形如下圖所示。
接著元器件就是布局規則
①SM和RM上通過的電流存在較大的突變，即較高的 di/dt，和輸入濾波電容會形成環路，該環路上PCB引線寄生電感(nH級別)會產生較大的電壓尖峰，同樣會產生較大的磁場輻射，因此需要保證環路面積小。
②功率電路和控制電路分隔開；
③補償網絡要靠近控制芯片放置，使用短的引線，遠離功率信號。
