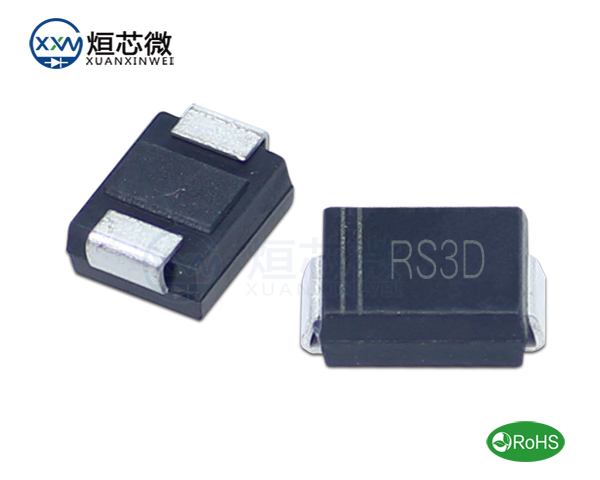

RS3D快恢復二極管,RS3D二極管參數,RS3D規格書與作用詳解
在電子設備與電路中，二極管是一種關鍵元件，起著整流、穩壓、開關等多種作用。在眾多二極管類型中，RS3D快恢復二極管以其優良的性能和廣泛的應用領域，受到廣大工程師和技術人員的青睞。接下來，我們將對RS3D快恢復二極管的參數進行解析，并探討其在實際應用中的作用。
在電子設備與電路中，二極管是一種關鍵元件，起著整流、穩壓、開關等多種作用。在眾多二極管類型中，RS3D快恢復二極管以其優良的性能和廣泛的應用領域，受到廣大工程師和技術人員的青睞。接下來，我們將對RS3D快恢復二極管的參數進行解析，并探討其在實際應用中的作用。
首先，我們來了解一下RS3D快恢復二極管的主要參數。其中，最大重復峰值反向電壓（VRRM）為200V，這意味著在正常工作條件下，二極管可以承受的最大反向電壓為200V。而最大直流閉鎖電壓（VDC）也是200V，這進一步驗證了二極管在直流電壓下的耐受能力。
RS3D快恢復二極管參數如下：
RS3D快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：200V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：200V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：3.0A
Maximum instantaneous forward voltage at 3.0A VF 3.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：150ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：250μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
此外，最大正向平均整流電流（I(AV)）是3.0A，這表示在二極管正向?qū)〞r，可以承受的最大平均電流為3.0A。這個參數決定了二極管在高電流條件下的工作能力，也決定了它在電路中的負載能力。
這些參數的設定使得RS3D快恢復二極管在高壓、大電流的電路環境中表現出色，能夠滿足多種復雜電路的需求。
接下來，我們探討一下RS3D快恢復二極管的主要功能。首先，由于其快恢復的特性，RS3D二極管在開關電路中有著廣泛的應用。在開關電路中，二極管需要在極短的時間內從導通狀態切換到截止狀態，或從截止狀態切換到導通狀態，這就要求二極管具有快速的恢復能力。RS3D快恢復二極管正好滿足這一需求，因此在高頻開關電源、逆變器、UPS電源等領域得到了廣泛的應用。
其次，RS3D快恢復二極管在整流電路中也有著重要的應用。在整流電路中，二極管的作用是將交流電轉換為直流電。由于RS3D二極管具有優良的反向恢復特性和高耐壓性能，使得它在整流電路中能夠穩定、高效地工作，有效減少電路中的熱量損失，提高電能轉換效率。
此外，RS3D快恢復二極管還在保護電路中發揮著重要作用。當電路中的電壓或電流超過設定值時，RS3D二極管可以快速響應，通過切斷電流或降低電壓，保護電路中的其他元件不受損壞。因此，在電源、電機驅動、電池管理等需要過壓、過流保護的場合，RS3D快恢復二極管發揮著不可替代的作用。
總的來說，RS3D快恢復二極管以其優良的性能和廣泛的應用領域，成為了電子設備與電路中的重要元件。通過對其參數的解析，我們可以更深入地理解其在電路中的作用，為電路設計和優化提供有力的支持。隨著科技的不斷進步，我們相信RS3D快恢復二極管將在更多領域發揮更大的作用，推動電子設備與電路技術的發展。
