由于器件的引線框架（包括裸露漏極焊盤）直接焊接到覆銅區，這導致熱量主要通過PCB進行傳播。而器件的其余部分均封閉在塑封料中，僅能通過空氣對流來散熱。因此，熱傳遞效率在很大程度上取決于電路板的特性：覆銅的面積大小、層數、厚度和布局。無論電路板是否安裝到散熱器上，都會導致這種情況的發生。

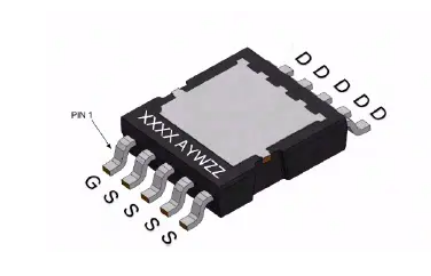

通常器件的最大功率能力無法達到最優情形，是因?yàn)?PCB 一般不具有高的熱導率和熱質量。為解決這個問題并進一步縮小應用尺寸，業界開發了一種新的 MOSFET 封裝，即讓 MOSFET 的引線框架（漏極）在封裝的頂部暴露出來（例如圖 1 所示）。
頂部散熱的布局優勢
雖然傳統功率 SMD 有利于實現小型化解決方案，但出于散熱考慮，它們要求在電路板背面其下方的位置不能放置其他元器件。電路板的一些空間無法使用，導致最終的電路板整體尺寸較大。而頂部散熱器件可以繞過此問題：其散熱是通過器件頂部進行的。這樣，MOSFET 下方的板面位置就可以放置元器件了。
該空間可用于布置如下元器件（但不限于此）：
功率器件
柵極驅動電路
支持元器件（電容、緩沖器等）
反過來，還能縮小電路板尺寸，減少柵極驅動信號的路徑，實現更理想的解決方案。

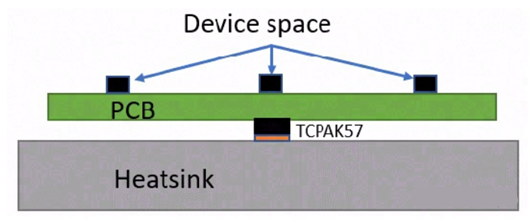

圖 2. PCB 器件空間
與標準 SMD 器件相比，頂部散熱器件除了可以提供更多的布局空間外，還能減少熱量交疊。頂部散熱封裝的大部分熱傳播都直接進入散熱器，因此 PCB 承受的熱量較小。有助于降低周圍器件的工作溫度。
頂部散熱的熱性能優勢
與傳統的表面貼裝 MOSFET 不同，頂部散熱封裝允許將散熱器直接連接到器件的引線框架。由于金屬具有高熱導率，因此散熱器材料通常是金屬。例如大多數散熱器是鋁制的，其熱導率在 100-210 W/mk 之間。與通過 PCB 散熱的常規方式相比，這種通過高熱導率材料散熱的方式大大降低了熱阻。熱導率和材料尺寸是決定熱阻的關鍵因素。熱阻越低，熱響應越好。
Rθ = 絕對熱阻
ΔX = 與熱流平行的材料的厚度
A = 垂直于熱流的橫截面積
k = 熱導率
除了提高熱導率外，散熱器還提供更大的熱質量——這有助于避免飽和，或提供更大的熱時間常數。這是因?yàn)轫敳堪惭b的散熱器的尺寸可以改變。對于一定量的熱能輸入，熱質量或熱容與給定溫度變化成正比。
Cth = 熱容，J/K
Q = 熱能，J
ΔT = 溫度變化，K
PCB 往往具有不同的布局，并且銅皮厚度較低的話，導致熱質量(熱容)較低和熱傳播不良。所有這些因素使得標準的表面貼裝 MOSFET 在使用時無法實現最佳熱響應。從理論上講，頂部散熱封裝擁有直接通過高熱質量、高導熱性源散熱的優勢，因此其熱響應 (Zth (℃/W)) 會更好。在結溫升幅一定的情況下，更好的熱響應將支持更高的功率輸入。這樣，對于相同的 MOSFET 芯片，采用頂部散熱封裝的芯片比采用標準 SMD 封裝的芯片將擁有更高的電流和功率能力。

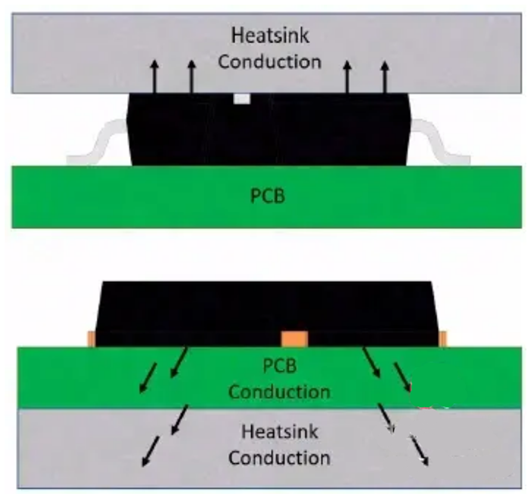

圖 3. 頂部散熱封裝（上）和 SO8FL 封裝（下）的散熱路徑
