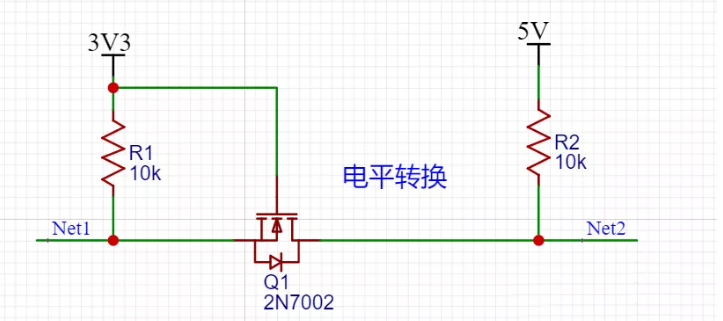

如圖所示是常用的分立器件搭的電平轉換電路，具體工作過程如下：
1、當Net1輸出高電平時，MOS管Q1的Vgs=0，MOS管關閉，Net2被電阻R2上拉到5V；
2、當Net1輸出低電平時，MOS管Q1的Vgs=3.3V，大于導通電壓閾值，MOS管導通，Net2通過MOS管被拉低到低電平；
3、當Net2輸出高電平時，MOS管Q1的Vgs不變，MOS管維持關閉狀態，Net1被電阻R1上拉到3.3V；
4、當Net2輸出低電平時，MOS管Q1不導通，MOS管先經過體二極管把Net1拉低到低電平，此時Vgs≈3.3V，MOS管導通，進一步拉低Net的電壓；
