該電路一般用于輸入線電壓為380V的三相整流模塊的DC-DC變換電路。對于此類整流模塊，母線電壓一般在800V左右。如果DC-DC變換電路依舊采用單個的兩電平LLC電路，DC MOS管必須采用1200V耐壓的MOS管。當前市面上這種MOSFET較少，且價格都很貴。另外，常規的1200V高壓MOSFET，其導通電阻比600V MOSFET的Rds(on)高，不容易實現高效率的要求。選擇ISOP交錯并聯LLC拓?fù)洌涂梢岳^續采用600V的MOS管，型號豐富，成本低，且模塊效率高。

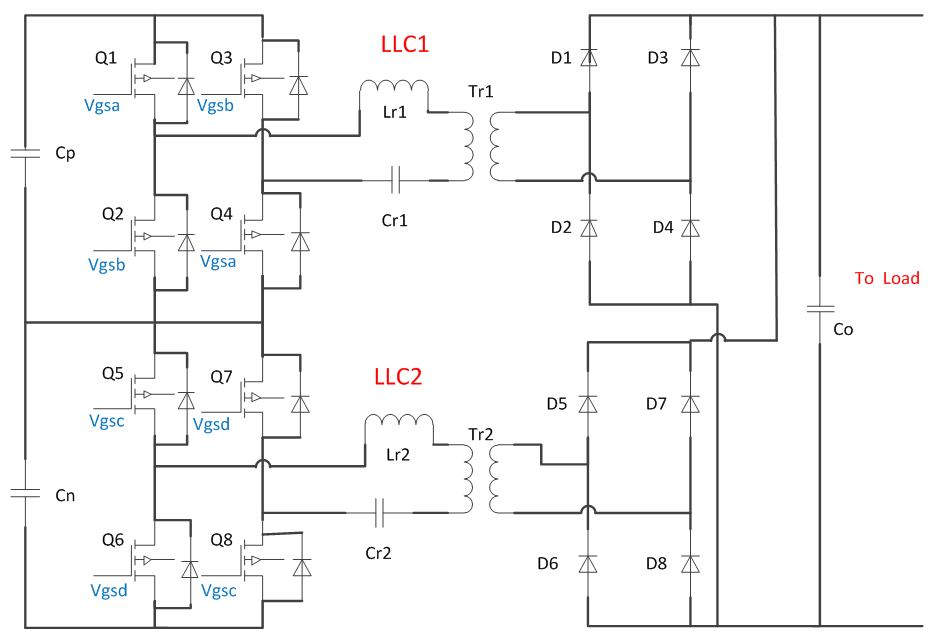

圖1 交錯并聯全橋LLC拓?fù)渲麟娐?/div>
如圖1所示，該拓?fù)溆?個全橋LLC電路(LLC1和LLC2)組成。其中，LLC1由
Cp/Q1~Q4/Cr1/Lr1/Tr1/D1~D4組成，LLC2由Cn/Q5~Q8/Cr2/Lr2/Tr2/D5~D8組成。LL1和LLC2在變壓器原邊串聯，在變壓器副邊并聯，組成ISOP結構。
圖1中，Q1-Q8的驅動電壓為Vgsa/Vgsb/Vgsc/Vgsd。四個驅動電壓的頻率相同，占空比均為0.475(PFM態時，考慮500ns死區)。在控制上，Vgsa/Vgsb為互補發波，Vgsc/Vgsd為互補發波。LLC1的PWM發波，比LL2要超前或滯后1/4個PWM周期，以達到交錯控制的目的。超前1/4個周期時的發波情況如圖2所示。

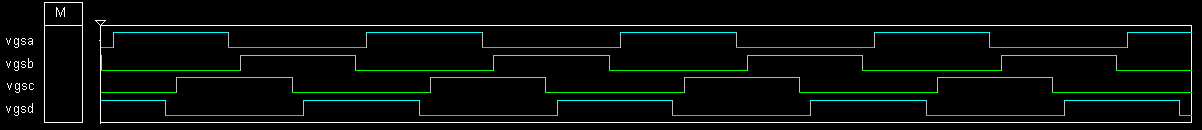

圖2 ISOP交錯并聯全橋LLC拓?fù)涞陌l(fā)波情況
與圖2中的發波對應，流過LLC1諧振電感的電流，要比流過LLC2諧振電感的電流超前90度。通過整流后，兩路LLC的副邊整流二極管輸出電流，相位相差了90度。實際副邊整流出來的總電流波形，是兩個LLC副邊整流波形之和。仿真得出的整流二極管輸出電流的仿真波形如圖3紅色波形所示。

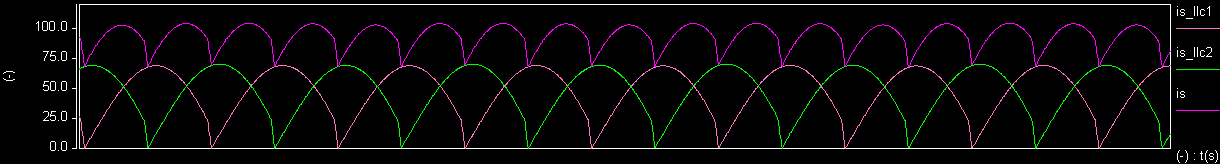

圖3 單邊LLC和整個拓?fù)涞母边呎鞫O管輸出電流波形情況
圖3中，is_llc1和is_llc2分別為LLC1的副邊二極管輸出電流波形，is該拓?fù)涞母边呎鞫O管輸出的總電流。在任何時刻，is的值等于is_llc1和is_llc2之和。從圖中可見，相較于單路LLC的副邊電流波形，交錯并聯拓?fù)涞贸龅母边呺娏鞑ㄐ危潆娏骷y波小得多。因而，可以省掉輸出差模電感，降低輸出濾波器的體積，進一步提高效率。
這里以fs>fr為例，來說明交錯并聯拓?fù)涞墓ぷ鬟^程。圖5是267.5V/滿載輸出時的DCDC拓?fù)浞抡娌ㄐ巍?br />

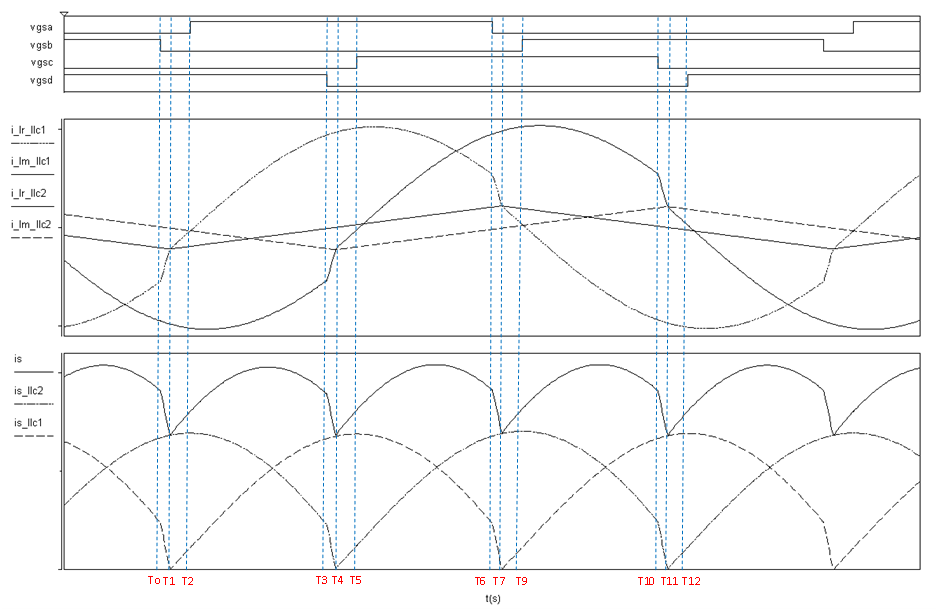

圖5 267.5V/滿載輸出時的DCDC拓?fù)浞抡娌ㄐ?/div>
圖5中，i_lr_llc1和i_lr_llc2分別為流過LLC1和LLC2諧振電感的電流，i_lm_llc1和i_lm_llc2分別為流過LLC1和LL2主變勵磁電感的電流，is_llc1和is_llc2分別為LLC1和LLC2副邊整流二極管輸出的電流;is為所有副邊二極管輸出的總電流。下面分模態描述交錯并聯拓?fù)涞墓ぷ鳡顟B(tài)。
Model 1(T0-T1)：
對于LLC1，T0時刻，Q2/Q3關斷，原邊電流沿著Q1/Q4的反向體二極管續流。在T0-T1期間，原邊諧振電流i_lr_llc1大于主變的勵磁電感電流i_lm_llc1，i_lr_llc1給母線電容/勵磁電感充電，同時向副邊提供能量，副邊的D2/D3導通。i_lr_llc1作為提供能量的源頭，電流快速下降，而i_lm_llc1依舊在線性上升。
對于LLC2，T0-T1時間段內，都是Q2/Q3導通，D6/D7導通，原邊向副邊傳遞能量。

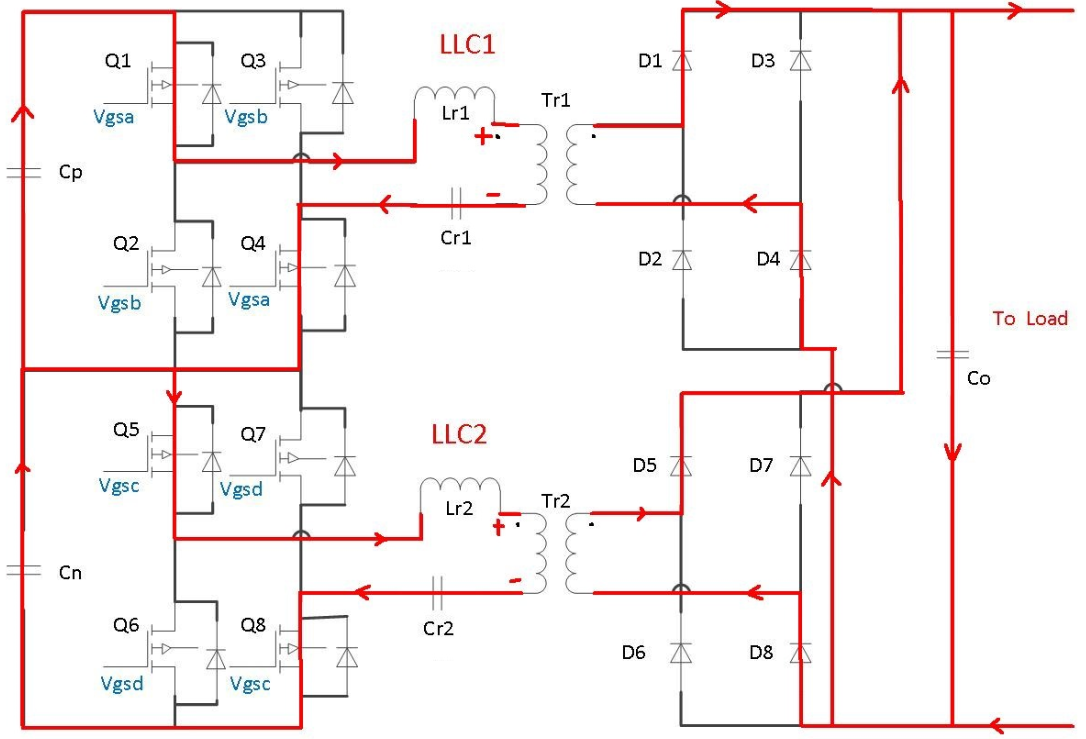

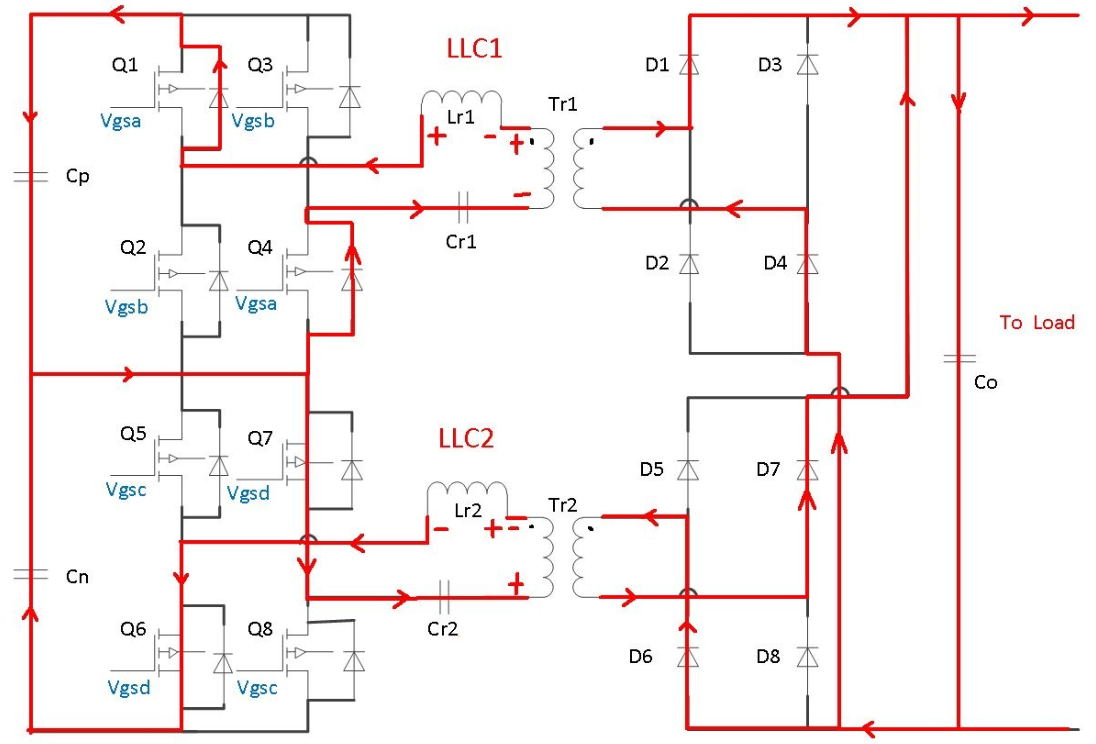

圖6 T0-T1時間段內的電流流向示意圖
Model 2(T1-T2)：
對于LLC1，到T1時刻，i_lr_llc1下降到等于i_lm_llc1，此時副邊的D2/D3過零關斷。在T1-T2期間，勵磁電感電流i_lm_llc1線性下降，勵磁電感給副邊提供能量，D1/D4導通。由于Lm不參與諧振，原邊電流依舊按照諧振頻率的正弦波形下降，通過Q1/Q4的體二極管給母線電容充電，并將Q1/Q4對應的Cds體電容反向充至0V，將Q2/Q3的體電容充至母線電壓。
對于LLC2，T1-T2時間段內，都是Q2/Q3導通，D6/D7導通，原邊向副邊傳遞能量。

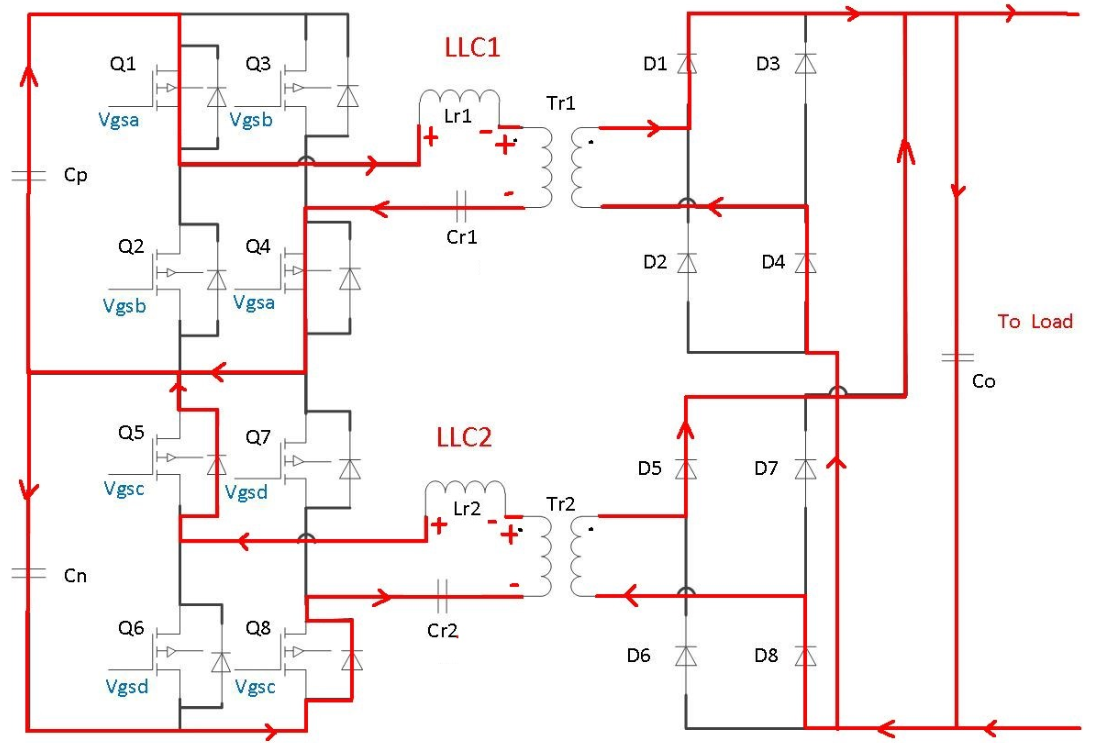

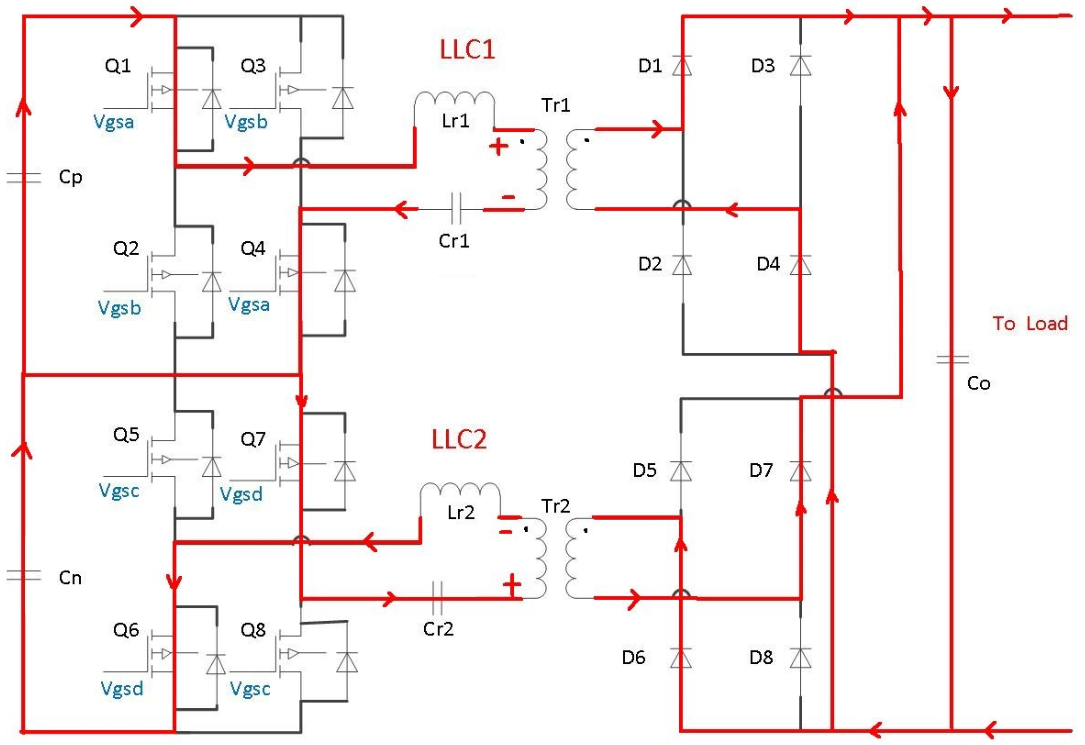

圖7 T1-T2時間段內的電流流向示意圖
Model 3(T2-T3)：
對于LLC1，到T3時刻，Q1/Q4開通。由于此時諧振電流依舊為負，Q1/Q4的體二極管在續流，Q1/Q4實現零電壓開通(ZVS)。在T2-T3期間，勵磁電感Lm一直在向副邊傳遞能量，不參與諧振。原邊電流依舊按照諧振頻率的正弦波形變化。
對于LLC2，T2-T3時間段內，都是Q2/Q3導通，D6/D7導通，原邊向副邊傳遞能量。

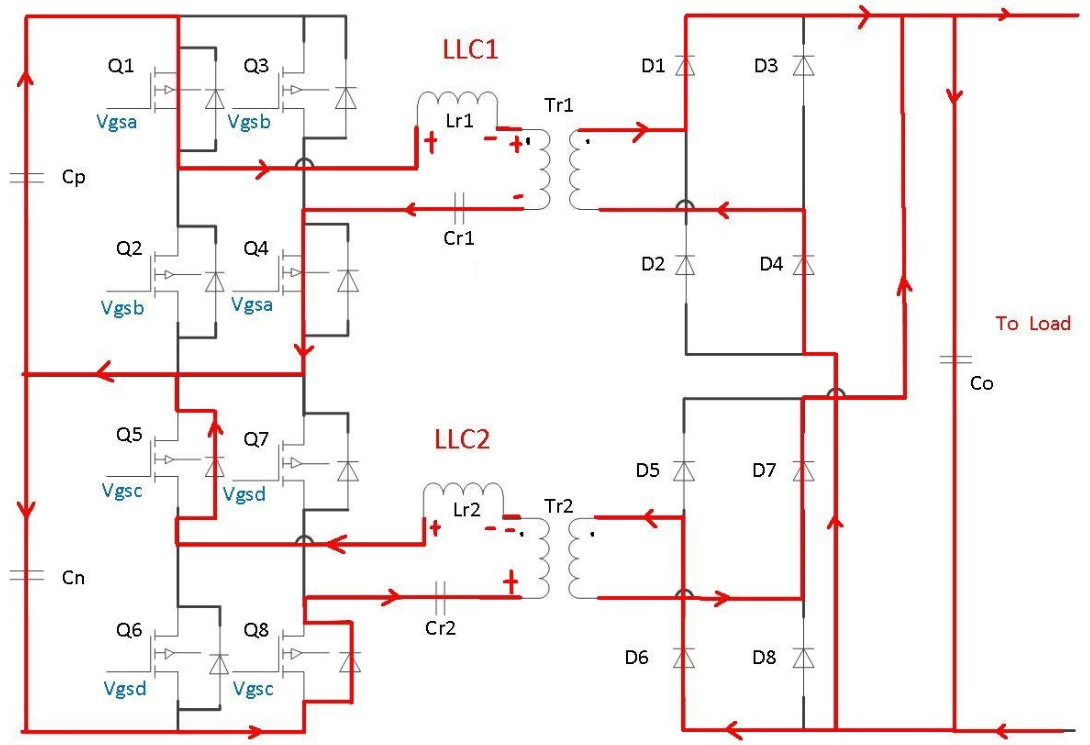

圖8 T2-T3時間段內的電流流向示意圖
Model 4(T3-T4)：
LLC1的工作狀態，類似于Model 1的LLC2的工作模態，但開關管狀態與之對稱，如下圖所示;
LLC2的工作模態，和Model 1的LLC1的工作模態相同;

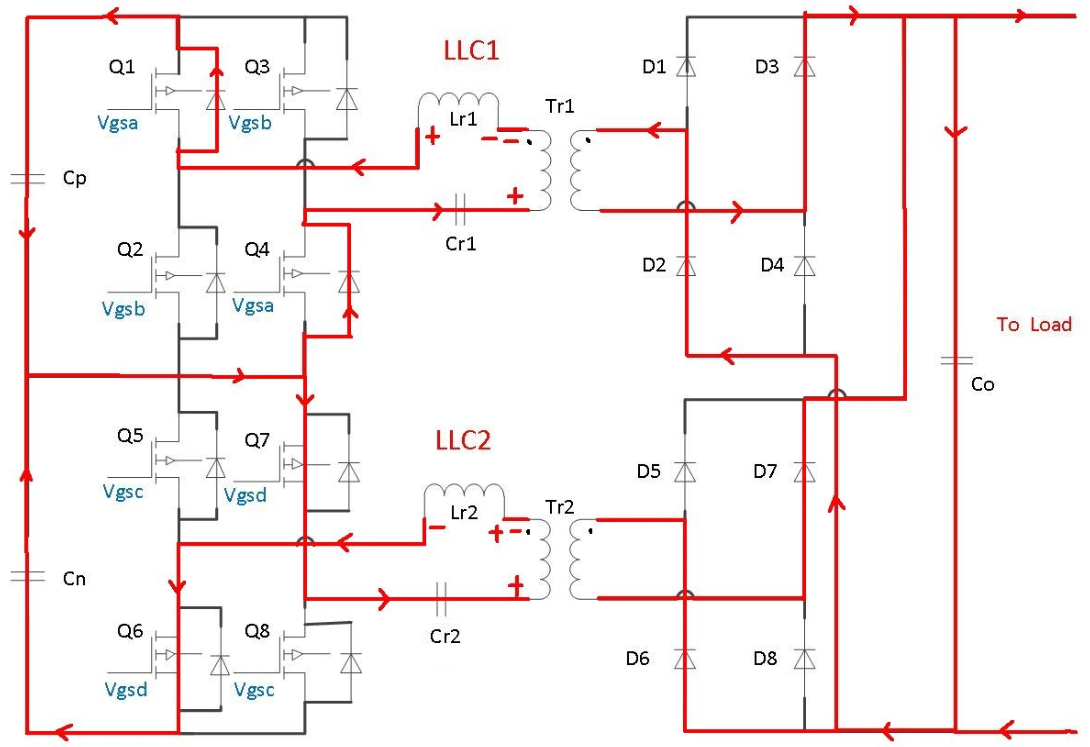

圖9 T3-T4時間段內的電流流向示意圖
Model 5(T4-T5):
LLC1的工作狀態，類似于Model 1的LLC2的工作模態，但開關管狀態與之對稱，如下圖所示;
LLC2的工作模態，和Model 1的LLC1的工作模態相同;
圖10 T4-T5時間段內的電流流向示意圖
LLC1的工作狀態，類似于Model 1的LLC2的工作模態，但開關管狀態和電流流向與之對稱，如下圖所示;
LLC2的工作模態，和Model 1的LLC1的工作模態相同;
圖11 T5-T6時間段內的電流流向示意圖
至于T6-T7/T7-T8/T8-T9的工作模態，分別與Model1/Model2/Model3類似，但全部開關管狀態和電流流向與之對稱;T9-T10/T10-T11/T11-T12的工作模態，分別與Model4/Model5/Model6類似，但全部開關管狀態和電流流向與之對稱。這里不再詳細分析。
從上述波形和分析可知，LLC1和LLC2確實是各自獨立工作，互不影響。
