LC串聯諧振要杜絕嗎？

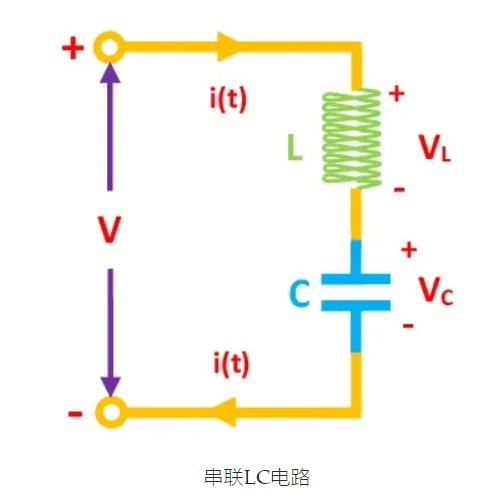

一個電感＋一個電容串聯，在某個特定的頻率，就會發生諧振，這個就是諧振頻率。

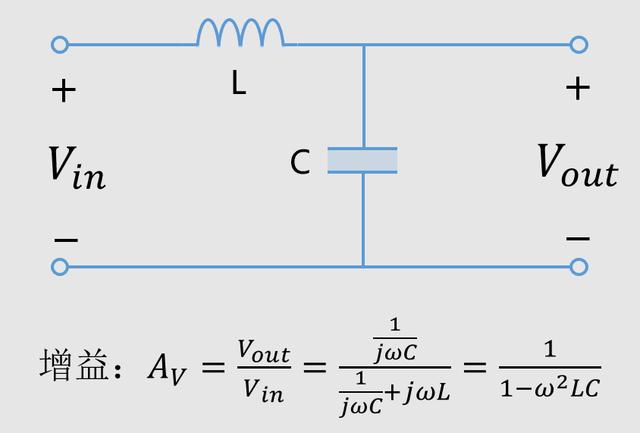

那么，噪聲是如何被放大的？
當輸出與輸入的比值，即增益。如果增益>1，那就說明被放大了。

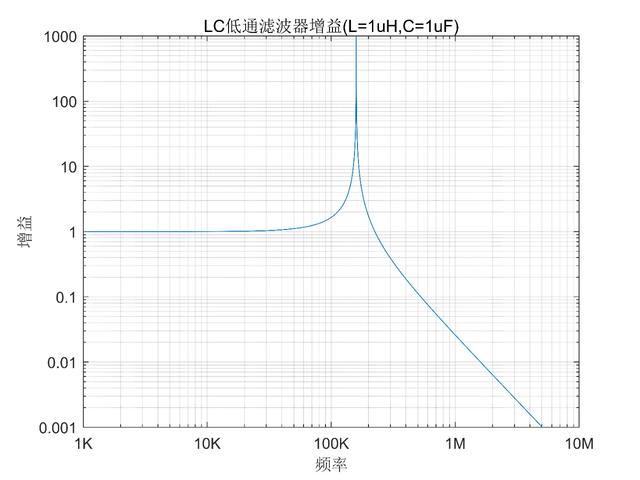

如上圖，1uH為電感，1uF電容的增益。
在低頻的狀態下，增益基本為1，即不放大不衰減。
在諧振頻率處，有一個非常高的尖峰。
在這里設定的器件為理想器件，從理論上來講尖峰為窮大，諧振頻率旁的增益是非常高的。
當頻率比較高時，隨著頻率的升高，增益會下降，也就是衰減了信號。
如果將諧振頻率處的增益降到0.7左右，那就是很不錯的低通濾波器了。
不過，電感和電容都是非耗能器件，如果沒有電阻器件的引入，在諧振頻率處，增益會等于無窮大。
這里有個問題：為什么有時使用LC濾波器效果反而更差？

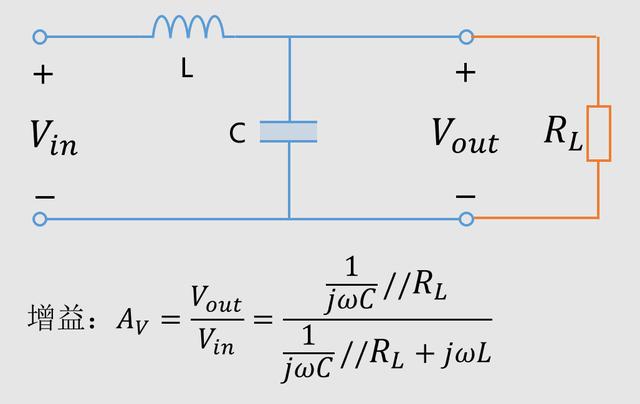

由于濾波電路是需要接負載的，信號濾波以后接入了負載，增益會變得不一樣，如下圖：加入了負載。

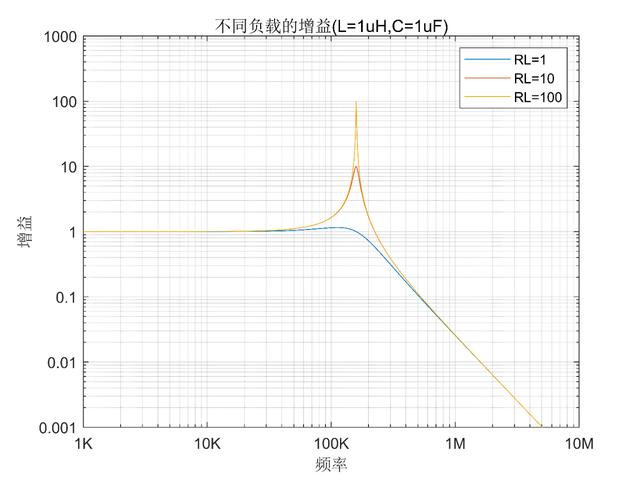

加入負載后不同RL的增益曲線：
當負載電阻越小，諧振處的增益就越小，噪聲放大（諧振引起）的可能性就越小。
在實際電路中的負載有低阻和高阻之分。相對來講低阻負載不太容易發生加入濾波器效果更差的情況。
由于負載的不同，會出現：同樣的LC濾波器在加入不同的電路出現了不同的效果，可能效果更好，也可能效果更差。
因此，負載阻抗越低，越不容易產生尖峰。

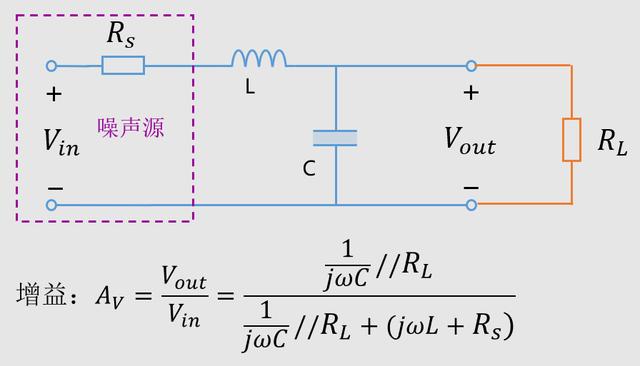

除了負載阻抗的影響，噪聲源內阻在諧振電路中也有很大關系。
實際應用中，噪聲型號是有一定內阻的。
（根據內阻不同加入內阻參量）

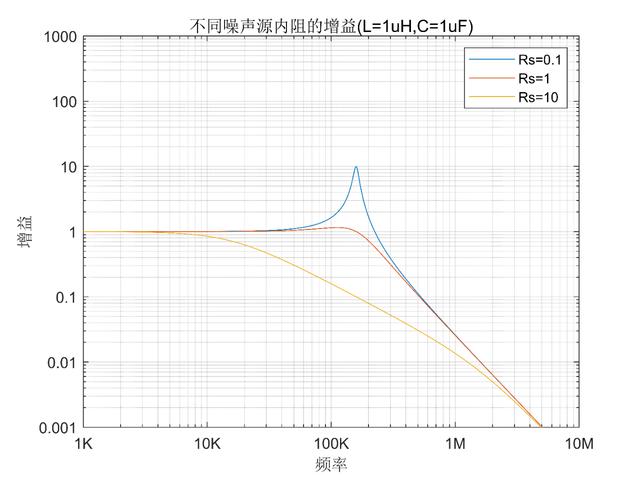

如圖，為排除負載電阻的影響，將其設為高阻態：統一RL=1MΩ，以不同Rs來分析。
得出：內阻越大，越不容易產生尖峰，內阻越小則相反。

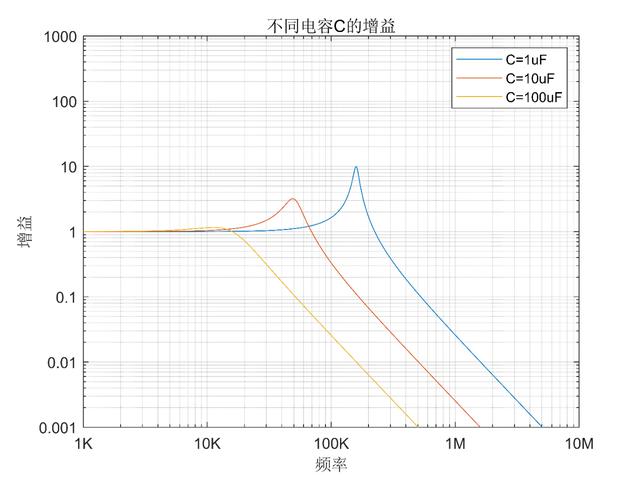

此外，電感和電容值也存在影響，如下圖：
得出：電容增大，尖峰變小。
也就是說，當遇到諧振引起噪聲變大時，增大電容可以適當降低噪聲。
不過注意，當尖峰變小，僅僅只是最高點變小了，但卻引起了諧振的頻率的降低，新的諧振點要比原來的增益更高。
也就是說如果噪聲正好在這個頻率段，那改變后的效果可能就變得更差。
那如果我們加入更大的電容呢？
比如將電容加到100uF，如果諧振點都沒有放大作用，那么基本整個頻段都沒有放大作用了。
具體加入多大的電容能夠避免尖峰的出現，其實跟信號源內阻Rs,負載阻抗RL、電感L有一定關系。
當內阻RS從0.1增加到1，電容不用增大到100uF，保持原來的1uf也不會出現尖峰了。

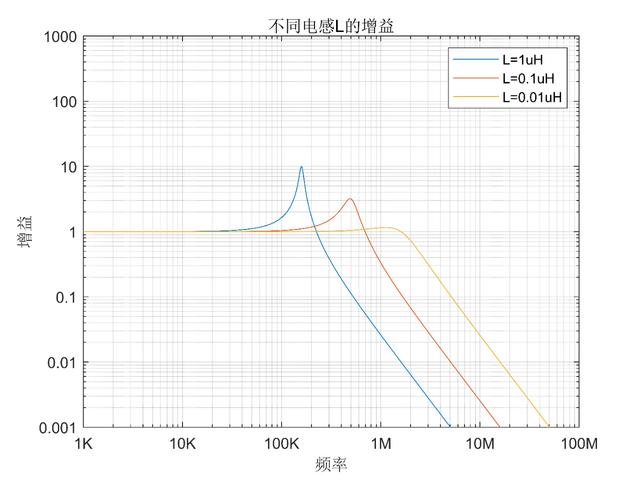

得出：減小電感，可以降低尖峰的高度。
因此，大部分的電路想要降低尖峰，都可以通過增大電容或者減小電感。如果是使用LC濾波器發生了噪聲變大，可以增大電容或者減少電感。
串聯諧振電路的特點：
1.阻抗呈電阻性，阻抗最小，電流最大
2.電感和電容兩端的電壓達到最大
