上圖便是我們碰到的最基礎的半波整流電路，它是所有整流電路里面最基本以及最簡單的電路之一。因而這個電路的優點也就在于它結構簡單，電路用到的的元器件也很少，因而它在一些簡單的電路中得到了非常多的應用。但是，很明顯，這個半波整流電路雖然簡便，但它必然也存在很多缺點。因為這個電路只用到了交流電的半個周期，因而這個電路輸出的直流電成分很低，交流成分比較大，進而導致輸出的電路波形有很大的紋波。
因而，這個半波整流電路一般適用于較小電流的電路當中。當我們需要更大的電流或更高的直流成分的電路的時候，我們通常會用到更加復雜，功能齊全的整流電路，比如全波整流電路以及橋式整流電路等等。

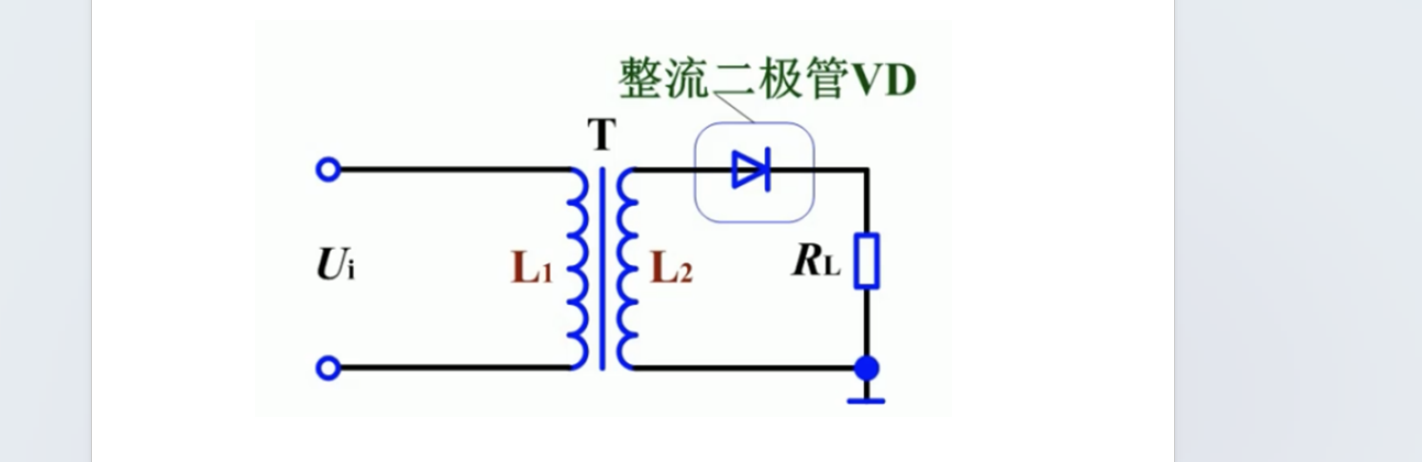

上圖這個半波整流電路它是由三個部分組成，首先是變壓器T、接著是整流二極管VD最后是負載電阻RL。在上面這個電路當中，交流電壓Ui（也就是市電220V）連接到變壓器T的初級線圈L1。經過變壓器T的降壓處理以后，在變壓器T的次級線圈L?兩端便產生了后級電路所需的交流電壓U?。接下來，這個變壓后交流電壓經過整流二極管VD以后后，變?yōu)橹绷麟妷篣。共給后級負載RL.
下面分析具體工作過程，我們進一步分開分析。

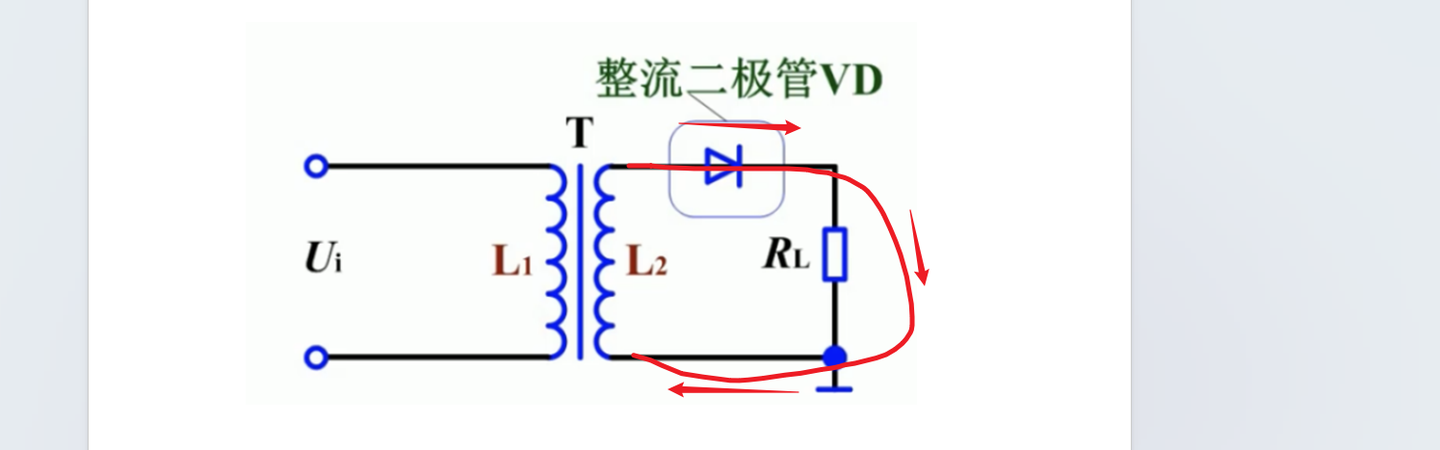

當Ui交流輸入處于正半周期的時候，U?是上正下負的狀態。因為整流二極管VD的具有單向?qū)щ姷奶匦?，因此這個電路中的電流I它是沿著整流二極管從正極流向負極的方向,也就是電流I通過整流二極管VD和以及負載RL形成回路。

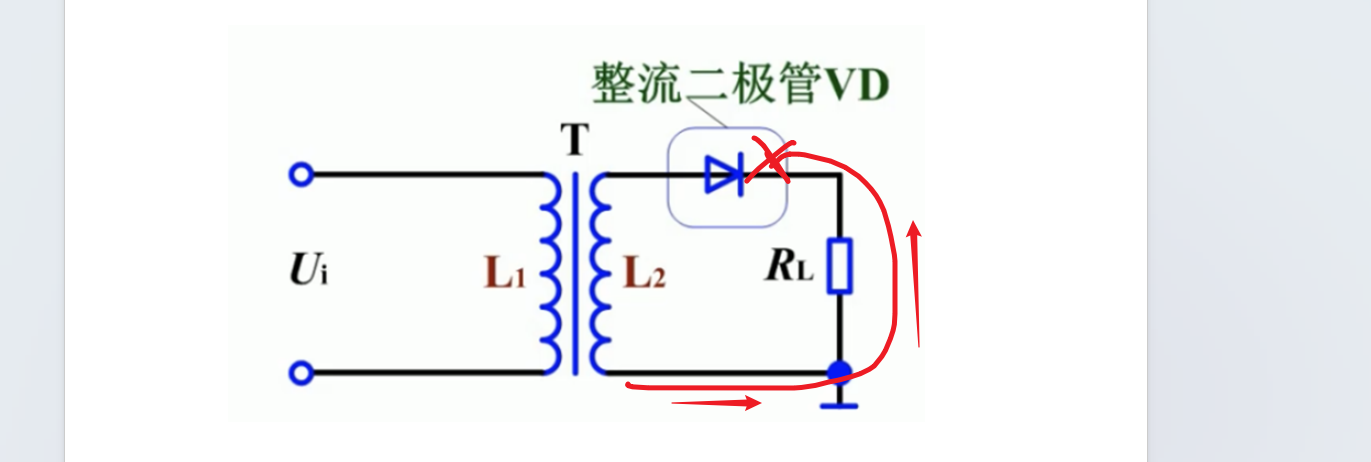

當Ui處交流電處在負半周期的時候，U?的是上負下正的狀態。這個時候，因為整流二極管的單向?qū)щ娦裕虼苏鞫O管VD是截止的，電流I等于0，因而負載RL上沒有壓降。

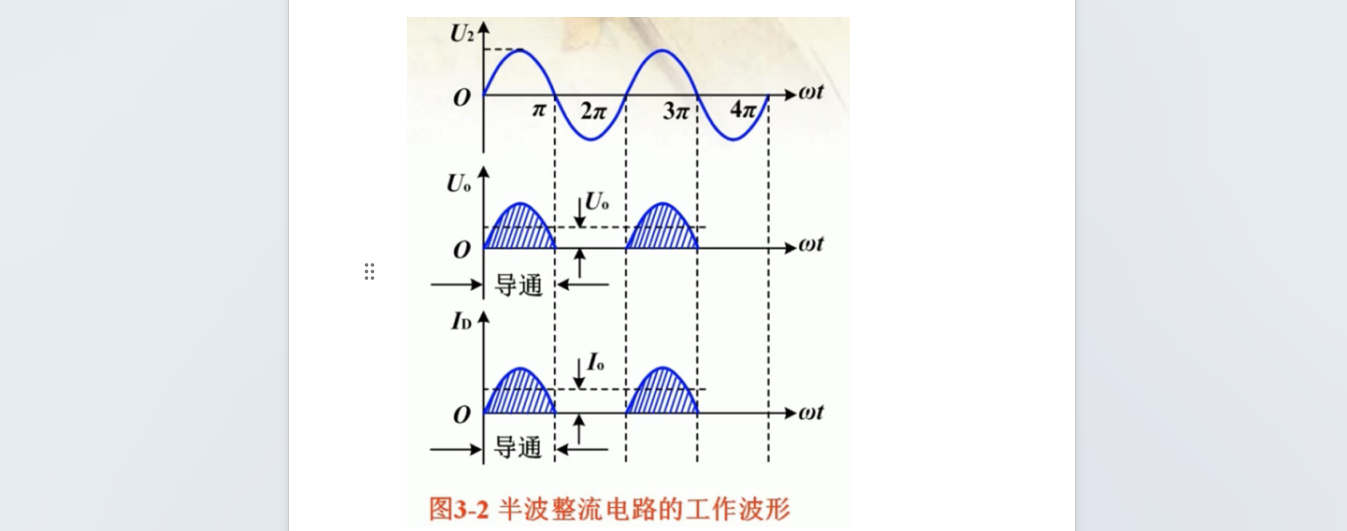

如上圖，我們從工作過程的波形便可以看出，半波整流電路它只在U?處于正半周期時有電壓輸出，而當在U?負半周期時是沒有電壓輸出的。因而，U。的直流分量非常少，反而交流分量會多一些。因為這個電路只用到了U?正弦波的一半，浪費了一半，因此這個電路的整流效率是非常低的。
