串聯諧振與并聯諧振的原理及應用
在交流電路領域，諧振是一種極為關鍵的特殊工作狀態。當電路中同時包含電阻（R）、電感（L）和電容（C）元件時，若總電流與電壓相位一致，即電路呈現純電阻性，此時便發生了諧振現象。依據電路結構的差異，諧振主要分為串聯諧振和并聯諧振兩種類型。
串聯諧振
串聯諧振的頻率

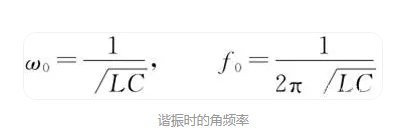

在R、L、C串聯電路中，當感抗（XL）與容抗（XC）相等時，電路達到串聯諧振狀態。依據感抗與容抗的計算公式，結合串聯諧振時XL=XC的條件，可推導出諧振角頻率ω?（或頻率f?）的表達式。
該諧振頻率由電路元件的參數L和C確定，被稱為電路的固有頻率。當電源或信號的頻率與電路的固有頻率相匹配時，串聯諧振便會發生。
該諧振頻率由電路元件的參數L和C確定，被稱為電路的固有頻率。當電源或信號的頻率與電路的固有頻率相匹配時，串聯諧振便會發生。
串聯諧振時電路的阻抗特性
RLC串聯電路的阻抗Z可表示為Z=R²+（XL-XC）²。在串聯諧振狀態下，由于XL=XC，電路阻抗簡化為Z=R，這意味著電路的阻抗達到最小值。此時，電路中的電流達到最大值，且電流與電壓相位一致，功率因數為1，這是串聯諧振的一個顯著特征。
串聯諧振時電路各元件兩端的電壓關系
在串聯諧振發生時，電阻兩端的電壓與電路總電壓相等，即U_R=U。而電感和電容兩端的電壓大小相等但相位相反，其大小為電路總電壓的Q倍，即U_L=U_C=QU=QU_R。這里的Q即為電路的品質因數，反映了電路的selective性能，它由電路的電阻R、電感L和電容C共同決定。
并聯諧振
并聯諧振的頻率
對于電感性負載與電容并聯的電路，當總電流與電源電壓同相位且電路呈現電阻性時，并聯諧振發生。利用感抗XL與容抗XC的計算公式，并結合并聯諧振時XL=XC的條件，可得出并聯諧振的角頻率ω?（或頻率f?）。
與串聯諧振類似，這一諧振頻率同樣由電路元件的參數L和C確定，稱為電路的固有頻率。只有當電源或信號的頻率與電路的固有頻率相等時，并聯諧振才能產生。
與串聯諧振類似，這一諧振頻率同樣由電路元件的參數L和C確定，稱為電路的固有頻率。只有當電源或信號的頻率與電路的固有頻率相等時，并聯諧振才能產生。
并聯諧振時電路的阻抗特性
當電路滿足XL=XC的諧振條件而發生并聯諧振時，電路的阻抗Z=R，此時電路的阻抗達到最大值。根據電路電流公式I=U/Z，并聯諧振時電路的電流最小。此時，電路的電流與電壓同相位，電源供給電路的能量全部轉化為有功功率，被電路的電阻消耗。而電感線圈和電容器之間僅進行磁場能和電場能的交換，不與電源發生能量交換。
并聯諧振時電路各元件中的電流關系
品質因數Q與電路的電阻R、電感L和電容C密切相關。在并聯諧振狀態下，電阻中的電流與電路總電流相等，即I_R=I。電感和電容中的電流大小相等但相位相反，其大小為電路總電流的Q倍，即I_L=I_C=QI=QI_R。
串聯諧振和并聯諧振的應用
串聯諧振的應用場景
無線通信領域：串聯諧振電路憑借其selective性能，可通過調整電感和電容的數值，實現對特定頻率信號的選擇性放大或?yàn)V波。這在無線通信中至關重要，能夠顯著提升無線通信的接收信號質量以及傳輸效率。
電子濾波器設計：作為電子濾波器的核心組件，串聯諧振電路通過調節電感和電容參數，可對不同頻率的信號進行選擇性放大或削弱，從而實現精準的濾波功能。例如在音頻放大器中，利用串聯諧振電路濾除雜音，有效提高放大器的音質表現。
光學器件調控：在光學設備中，串聯諧振電路可用于調節特定波長的透射和反射情況，進而實現光學設備的功率分配以及濾波控制，對光學系統的性能優化具有重要意義。
并聯諧振的應用場景
電源濾波環節：并聯諧振電路可充當電源或電路的濾波器角色。通過合理調控電感和電容的數值，能夠?yàn)V除輸入電源中特定頻率的噪聲成分，從而改善電源的紋波系數，確保電路的穩定可靠運行。
瞬態抑制保護：在面對雷擊或電源開關操作等引起的瞬態過電壓時，并聯諧振電路能夠發揮關鍵的抑制作用，減少外來電壓干擾對電子設備正常運行的影響，起到有效的保護作用。
感應加熱應用：并聯諧振電路中的電感能夠?qū)㈦娔苻D(zhuǎn)化為磁能，借助磁能激發電感中的電流流動，產生熱量。基于這一原理，并聯諧振電路被廣泛應用于感應加熱設備，如感應爐、感應焊機等工業領域，實現高效的加熱效果。
