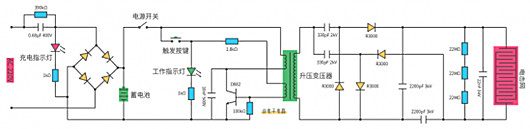

一、阻容降壓模塊
該模塊巧妙運用電容的容抗特性，對 220V 交流市電實施限流降壓處理。其典型電路架構包含電阻與電容元件，例如，通過將 1pF 電容與 1MΩ 電阻采取串聯方式連接，可將市電電壓降至低壓交流電水平，為后續電路處理奠定基礎。在部分設計當中，還特別加入了泄放電阻（以 1MΩ 泄放電阻為例），其主要作用是在斷電瞬間，能夠及時釋放電容儲存的殘余電能，從而顯著提升整個設備的安全性能，避免因電容殘余電荷可能引發的安全隱患。
二、整流濾波模塊
橋式整流電路在這一模塊中扮演關鍵角色，常采用 IN4007 二極管等元件構成，負責將交流電轉換為脈沖直流電。與之配合的濾波電容則進一步發揮穩定輸出電壓的作用，濾除脈沖直流電中的紋波成分，使輸出電壓更加平穩。此外，在一些電路設計里，還會額外增加浪涌保護電容（如 0.1pF/275V 規格的電容），其核心目的在于有效抵御外部電壓沖擊，保護后續電路免受過電壓損害，增強電路的穩定性和可靠性。
三、電池管理模塊
對于采用鉛酸電池的電蚊拍設計方案，通常直接借助限流電阻來進行充電操作，這種設計多見于對成本控制較為嚴格的生產場景，然而其充電效率相對較低，充電時間較長。而鋰電池方案則有所不同，一般會運用專用充電芯片，如 TP4056 或 TP4057 芯片，借助這些芯片能夠精準實現恒流 - 恒壓充電控制模式。在部分改裝案例中，為了進一步提升充電及供電的可靠性，還會將原阻容電路替換掉，以更好地適配鋰電池的充電特性和使用要求。
四、電蚊拍充電電路布局細節
在電蚊拍充電電路布局中，P1 作為充電模塊，具備外接 USB 電源的功能，不僅可以為電池充電，還能直接為電蚊拍供電。在電路設計上，USB 電源與電池分別串聯一個二極管，向后級電路供電。這種設計巧妙地利用二極管的單向?qū)щ娦?，避免了電壓倒灌問題。當 USB 電源和電池同時接入時，哪一側的電壓較高，另一側的二極管就會自動截止，確保電流只能從高電壓一側流向低電壓一側。不過，當使用電池供電時，D2 二極管會因其固有的壓降特性產生一定的能量損耗，進而影響電蚊拍的待機時長。針對這一問題，較為常見的優化方案是采用 PMOS 管來替代 D2 二極管，將 PMOS 管的柵極連接到 USB 接口。如此一來，在未接入 USB 電源時，PMOS 管能夠?qū)崿F(xiàn)完全導通，有效降低能耗，延長電蚊拍的待機時間。
在電路的不同擋位設置上，當推到一擋時，K1.1 導通，但此時還需按下按鍵，后級的震蕩電路才能得電。隨后，電能經變壓器進行升壓處理，再經過二極管和電容組成的三倍壓電路，最終輸出高達 2500V 的直流電，為電蚊拍的正常使用提供高壓電力支持。而當推到二擋時，K1.2 導通，紫光燈隨之點亮。在此過程中，又額外引入了 D3 二極管。D3 的作用在于防止在一擋模式下紫光燈提前點亮，同時，后級電路通過 D3 得電。不過，這也意味著相較于一擋模式，二擋模式下又多了一個壓降環節，相應地增加了一些能量損耗。
