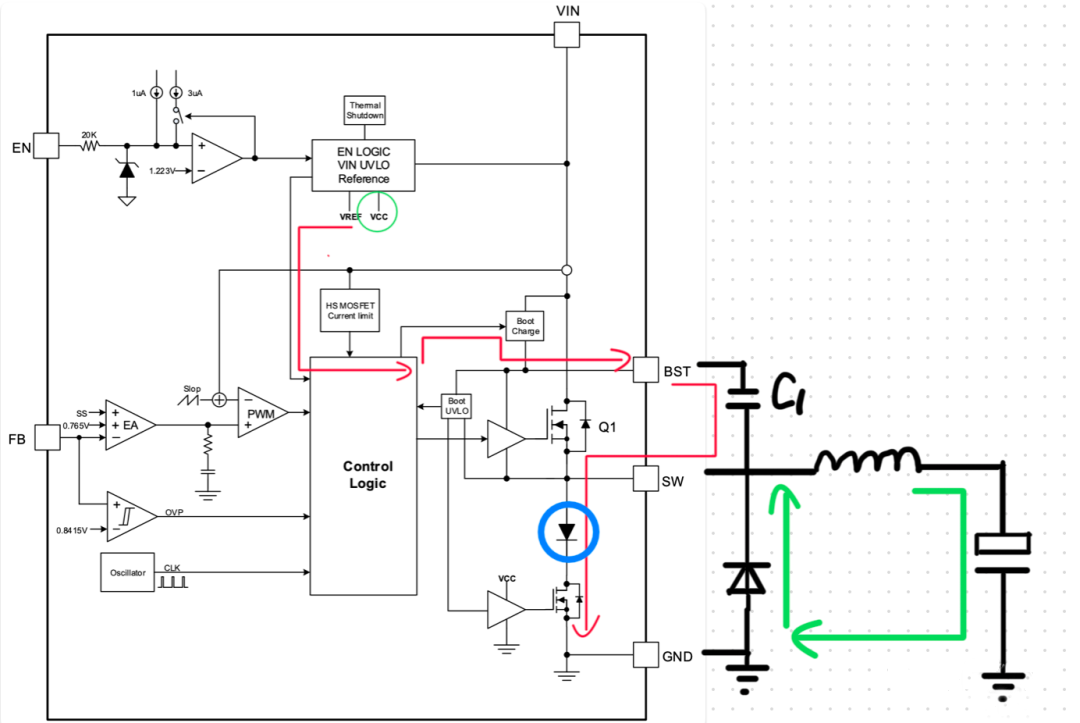

下面，我們通過一幅圖來看一下，對于異步 DCDC 芯片，它的自舉電容的充電回路是怎么樣的，因為異步 DCDC 沒有低邊的 MOS管，它的續流是靠外部設計一個肖特基二極管進行續流的，所以芯片內部的設計上還是有所不同。
我們可以看到，異步的 DC-DC 芯片在下邊橋上設計了一個小的 MOS 管，并且串聯了一個二極管（藍色圓圈內），之所以說這是一個小的 MOS管，原因就在于它串了二極管后，在續流的過程中，大電流的回路只會流過外置的肖特基二極管，而不會影響到自舉電容的充電回路。
紅色箭頭所指的回路就是自舉電容的充電回路，這回大家了解了吧，在異步 DC-DC 芯片中，工程師是預置了一個小 MOS管來控制自舉電容的充電回路的。
自舉電容的選擇
了解了自舉電容的原理，其實對于自舉電容的選型也就可以得心應手了，手冊中一般也會標記出來，它理論上的額定電壓就是DCDC 芯片中 VCC的電壓。
手冊中一般也會推薦，這里一般選擇 10V 或者 16V 的 MLCC 即可，畢竟現在的 MOS 管的 Vth 越來也低了，基本上 5V以內就可以完全打開了。
