在實際應用中，開關電源或者控制電路設計中，幾乎使用的是使用增強型的N-MOSFET來作為開關，這是為什么呢？
- 為什么開關管選擇MOSFET而并非三極管
- 為什么幾乎選擇增強型MOSFET，耗盡型不可以嗎？

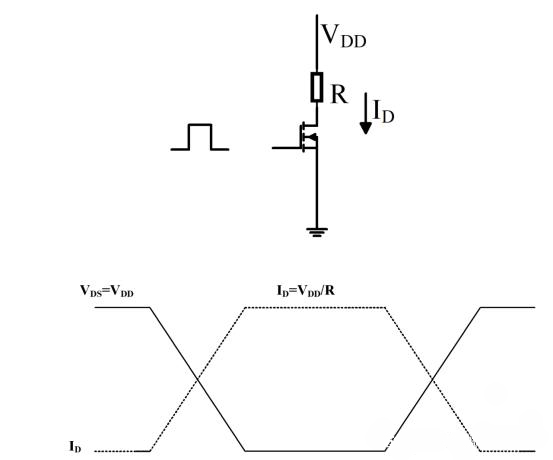

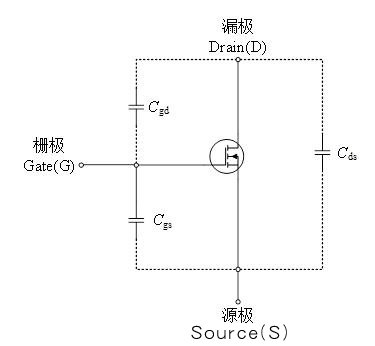

NMOS示意圖
首先，第一個問題VBsemi在往期的開關應用中，提及過不少原因和電路分析，但在這里還是簡單講解下。（已經了解的可以跳轉第二點）
1. 為什么開關管選擇MOSFET而并非三極管？
MOSFET相對于三極管具備的優勢有如下幾點：
- MOSFET具備較低的導通電阻和高開關速度；
- 兩者的輸入阻抗不同，三極管通過基極電流控制達到輸出電流的目的，由于基極存在一定的電流，其輸入電阻較低；而MOSFET的輸出電流取決于柵源極的電壓柵極不取電流，因此其輸入電阻較高；
- 等效阻值不同，MOSFET相比三極管在飽和狀態下的等效阻值較小，一般只有幾十毫歐，幾毫歐，其效率較高。
三極管的主要應用場景是低噪聲放大電路。
2. 為什么幾乎選擇增強型MOSFET，耗盡型不可以嗎？
在開關電源中MOSFET的主要功能，就是一個“開關”。
它利用開關、電容、電感、二極管組成不同的拓撲網絡，然后實現各種開關形態，實現我們所期望的升壓、降壓、升降壓等電路。
我們一般在使用單片機或者控制器來進行控制MOSFET，是因為單片機、FPGA或其它芯片的輸出管腳基本是正電壓。數字電路都是單電源進行工作，也就是說，供電的范圍在0~VCC，即：整個電路板是大于0V的信號。
但是耗盡型MOSFET基本是負壓~0V控制的，當電流沒有負電源的需求時，如果為了更好地控制MOSFET，提供了一個負電壓電源，那么電路的設計就會非常不方便。因此在選型時，P-MOSFET很少被采用。
那么，為什么選擇N-MOSFET而不是P-MOSFET？
其實這個問題在往期《為什么PMOS的應用比NMOS少那么多》已經提及過了。
這源于NMOS的優勢：
1. 具備較低的導通電阻，能應用于較高效的開關電源；
2. 具有高電流承受能力，適用于高功率開關電源；
3. 在電源系統中使用的是正電壓，因此更適合與這些電路兼容；
4. NMOS在集成電路的使用兼容性較高，應用領域較廣泛，具有更高的集成度和可靠性。
此外要注意的是，PMOS在部分開關電路中也有適用的情況，特定的應用情況對PMOS有著更好的匹配，具體問題還需具體分析。
