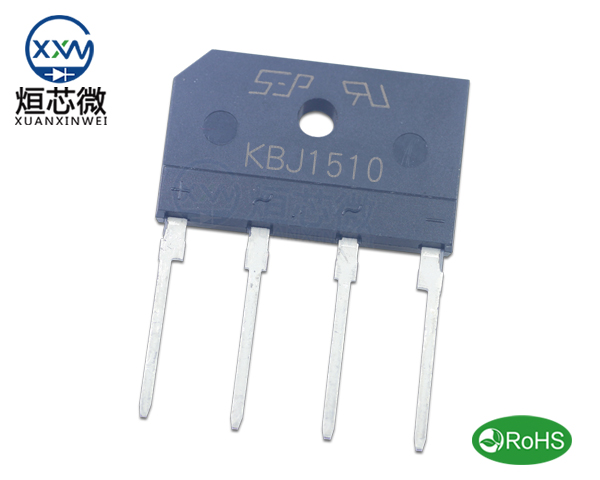

橋式整流電路是一種高效的交流電（AC）到直流電（DC）轉換電路，廣泛應用于各種電源設計中。在設計橋式整流電路時，選擇合適的整流二極管至關重要。本文將詳細分析整流二極管選擇的原則，并提供實用的建議。
一、整流二極管選擇原則
1. 電流容量（I）
電流容量是二極管能夠安全處理的最大電流。如果電流超過這個值，二極管可能會過熱，導致性能下降甚至損壞。在選擇二極管時，需要考慮電路中的最大電流，并留有一定的余量。例如，如果電路中的最大電流為2A，建議選擇額定電流為3A或更高的二極管，以確保安全運行。
2. 反向電壓（V）
反向電壓是二極管在反向偏置時能夠承受的最大電壓。在橋式整流電路中，二極管需要承受輸入交流電壓的峰值。因此，二極管的反向電壓應該至少是輸入電壓峰值的兩倍。例如，如果輸入電壓為120V AC，其峰值電壓約為170V（120V × √2），則二極管的反向電壓應至少為340V。
3. 最大正向電壓降（Vf）
正向電壓降是二極管在導通時的電壓損失。這個值越小，電路的效率越高。在選擇二極管時，應選擇具有較低正向電壓降的型號。例如，肖特基二極管通常具有較低的正向電壓降（約0.3V），適合高效率應用。
4. 最大反向恢復時間（trr）
反向恢復時間是二極管從正向導通狀態切換到反向阻斷狀態所需的時間。這個時間越短，二極管的開關速度越快。對于高頻應用，選擇具有快速反向恢復時間的二極管非常重要。例如，在開關電源中，反向恢復時間應盡可能短，以減少開關損耗。
5. 結電容（Cj）
結電容是二極管內部的電容，它會影響二極管的開關速度。結電容越大，開關速度越慢。對于高頻應用，選擇具有較低結電容的二極管非常重要。例如，高頻應用中通常選擇快速恢復二極管或肖特基二極管，這些二極管的結電容較小。
6. 最大功耗（P）
功耗是二極管在工作時產生的熱量。如果功耗過高，二極管可能會過熱。功耗可以通過以下公式計算：
P=I×Vf?
在選擇二極管時，需要確保它能夠承受預期的功耗。例如，如果電流為2A，正向電壓降為0.7V，則功耗為1.4W。選擇能夠承受該功耗的二極管，并考慮散熱措施。
7. 工作頻率（f）
如果電路工作在高頻，需要選擇具有快速開關特性的二極管。這些二極管通常具有較低的反向恢復時間和結電容。例如，在開關電源中，工作頻率可能高達100kHz，此時應選擇快速恢復二極管。
8. 環境溫度（T）
二極管的性能會受到溫度的影響。在高溫環境下工作時，需要選擇能夠承受高溫的二極管。例如，如果電路工作在高溫環境中，應選擇具有較高工作溫度范圍的二極管，并考慮散熱措施。
9. 封裝類型
封裝類型會影響二極管的散熱性能和物理尺寸。根據電路板設計和空間限制選擇合適的封裝。例如，TO-220封裝適合高功率應用，而SOT-23封裝適合緊湊型設計。
10. 成本
在滿足所有技術要求的前提下，成本也是一個重要的考慮因素。選擇性價比高的二極管可以降低整體成本。例如，肖特基二極管雖然價格較高，但其低正向電壓降和快速恢復特性可以提高電路效率，從長遠來看可能更具成本效益。
二、總結
選擇合適的整流二極管是確保橋式整流電路高效、穩定運行的關鍵。在選擇二極管時，需要綜合考慮電流容量、反向電壓、正向電壓降、反向恢復時間、結電容、功耗、工作頻率、環境溫度、封裝類型、成本和可靠性等因素。通過合理選擇和優化設計，可以顯著提高電路的性能和可靠性。
未來，隨著半導體技術的不斷進步，新型二極管材料（如碳化硅和氮化鎵）將為高頻、高功率應用提供更高效的解決方案。同時，智能散熱技術和模塊化設計將進一步提升整流電路的性能和可靠性。
