橋式整流電路的設計,應用與優化介紹
橋式整流電路是一種廣泛應用于電力電子領域的電路，用于將交流電（AC）高效地轉換為直流電（DC）。本文將詳細介紹橋式整流電路的工作原理、組成部分、空載運行的考慮、解決方案、應用、設計要點以及實驗測試方法。
橋式整流電路是一種廣泛應用于電力電子領域的電路，用于將交流電（AC）高效地轉換為直流電（DC）。本文將詳細介紹橋式整流電路的工作原理、組成部分、空載運行的考慮、解決方案、應用、設計要點以及實驗測試方法。
一、橋式整流電路的工作原理
橋式整流電路主要由四個二極管組成，它們以橋式結構連接。當交流電輸入時，電流通過二極管的單向?qū)щ娦裕沟秒娏髟诿總€半周期內只在一個方向流動，從而實現整流。
正半周期：當交流電的正半周期到來時，橋的上半部分二極管導通，下半部分二極管截止。電流從輸入的正極通過一個上半部分的二極管，經過負載，然后通過另一個上半部分的二極管返回到輸入的負極。
負半周期：當交流電的負半周期到來時，橋的下半部分二極管導通，上半部分二極管截止。電流從輸入的負極通過一個下半部分的二極管，經過負載，然后通過另一個下半部分的二極管返回到輸入的正極。
這種交替導通的方式確保了負載電阻上始終有電流通過，從而實現交流電到直流電的轉換。
二、橋式整流電路的組成部分
二極管：四個二極管構成橋式結構，每個二極管在交流電的半周期內導通一次。
負載：整流后的直流電通過負載進行使用。
濾波器（可選）：用于平滑輸出的直流電，減少紋波。
三、空載運行的考慮
空載運行意味著沒有連接負載，即輸出端沒有電流流過。理論上，橋式整流電路可以空載運行，但這樣做可能會帶來一些問題：
輸出電壓不穩定：沒有負載時，輸出電壓可能會因為電路的寄生電容和電感效應而產生振蕩。
二極管損耗：即使沒有負載，二極管在導通和截止過程中仍然會產生功耗，這可能導致二極管過熱。
電磁干擾：空載時，電路可能會產生較高的電磁干擾（EMI），影響其他電子設備的正常工作。
四、空載運行的解決方案
使用假負載：在輸出端連接一個適當?shù)募儇撦d，以穩定輸出電壓并減少損耗。
增加濾波器：在輸出端增加濾波器，以減少輸出電壓的波動和紋波。
監控二極管溫度：確保二極管在空載運行時不會過熱。
五、橋式整流電路的應用
橋式整流電路廣泛應用于各種電子設備中，如：
電源適配器：為電子設備提供穩定的直流電源。
充電器：將交流電源轉換為直流電源，用于充電。
電源供應器：在這些應用中，橋式整流電路通常與濾波器和穩壓器一起使用，以提供穩定的直流電源。
六、設計考慮
在設計橋式整流電路時，需要考慮以下因素：
輸入電壓：確定交流輸入電壓的范圍和特性。
輸出電壓：根據應用需求確定所需的直流輸出電壓。
負載電流：計算負載所需的最大電流。
二極管選擇：選擇合適的二極管，以承受預期的電流和電壓。
濾波器設計：設計適當?shù)臑V波器以減少輸出電壓的紋波。
七、實驗和測試
在實際應用中，需要對橋式整流電路進行實驗和測試，以確保其性能符合預期。這包括：
輸入電壓測試：測試電路在不同輸入電壓下的性能。
負載測試：在不同負載條件下測試電路的輸出電壓和電流。
熱測試：監測二極管和其他組件的溫度，確保它們在安全范圍內運行。
EMI測試：測試電路產生的電磁干擾，并采取必要措施減少干擾。
八、結論
雖然橋式整流電路可以空載運行，但這樣做可能會帶來一些問題，如輸出電壓不穩定、二極管損耗和電磁干擾。為了確保電路的穩定和可靠運行，建議在輸出端連接適當?shù)呢撦d或假負載，并采取適當?shù)脑O計和測試措施。通過合理設計和優化，橋式整流電路可以高效地將交流電轉換為直流電，滿足各種電子設備的需求。

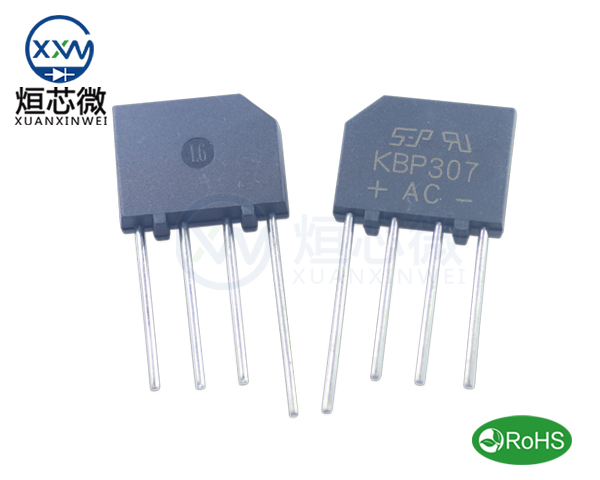

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
