在電子技術領域，MOS管（場效應晶體管）作為關鍵的半導體器件，憑借其獨特的優勢，在眾多電子電路中發揮著核心作用。深入理解MOS管的傳輸特性，對于電子電路的設計、分析與優化具有極為重要的意義。
一、MOS管的類型及特性差異
MOS管主要分為增強型和耗盡型兩種類型，它們在特性上存在顯著差異。
增強型MOS管在Ugs電壓為零時，ids=0，意味著管子完全截止，沒有漏電流。這種類型的MOS管能夠在關閉狀態下完全阻斷電流，因此特別適用于需要實現完全關閉功能的電路場景，例如電子開關電路等。
與之相比，耗盡型MOS管在Ugs電壓為零時，ids≠0，即管子不完全截止，仍有漏電流存在。這種特性使得耗盡型MOS管在關閉狀態下仍允許微小電流流動，適用于需要持續微小電流的特殊電路，如一些特定的放大電路或模擬電路等。
二、MOS管的關鍵特性參數
開啟電壓（VT）
開啟電壓是使源極S和漏極D之間開始形成導電溝道所必需的柵極電壓。以標準的N溝道MOS管為例，其開啟電壓通常約為3～6V。不過，通過工藝改進等技術手段，可以將VT值降低至2～3V左右，從而滿足不同應用場景對開啟電壓的特定要求，有助于優化電路性能和功耗等方面。
直流輸入電阻（RGS）
直流輸入電阻定義為柵源極之間所加電壓與柵極電流的比值。MOS管的一個顯著優勢在于其RGS可以非常容易地超過10¹?Ω，這一極高的輸入電阻特性使得MOS管在許多對輸入電阻有嚴格要求的電路中具有廣泛的應用前景，例如在高阻抗輸入級電路或信號源內阻較高的電路中，能夠有效地減小對信號源的影響，提高電路的穩定性和準確性。
漏源擊穿電壓（BVDS）
漏源擊穿電壓是指在VGS=0（針對增強型MOS管）的條件下，隨著漏源電壓的不斷增加，當漏極電流ID開始急劇增大時所對應的VDS值。這一參數直接決定了MOS管能夠承受的最大漏源電壓，是評估MOS管耐壓性能的關鍵指標。如果工作電壓超過此擊穿電壓，可能會導致器件永久性損壞，因此在電路設計中必須確保MOS管的實際工作電壓在其漏源擊穿電壓的安全范圍內，以保障電路的可靠性和穩定性。
三、增強型NMOS管的輸入輸出特性曲線及應用說明

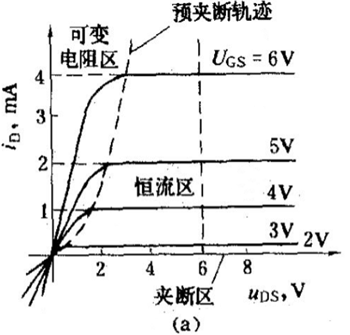

輸出特性曲線
開啟電壓：以Ugs（th）表示。
預夾斷軌跡：可表示為Ugd=Ugs（th）=Ugs-Uds，即Uds=Ugs-Ugs（th）。
不同區域特性：
夾斷區：當Ugs＜Ugs（th）時，ld=0，此時MOS管處于截止狀態，幾乎沒有電流通過。
可變電阻區：在Ugs≥Ugs（th）且Uds＜（Ugs-Ugs（th））的情況下，ld隨Uds的增大而增大，表現為MOS管的電阻隨著Uds的變化而變化，對電流的阻礙作用相應改變。
恒流區：當Ugs≥Ugs（th）且Uds≥（Ugs-Ugs（th））時，ld的大小主要由Ugs決定，此時MOS管能夠輸出相對穩定的電流，這一特性在許多需要穩定電流輸出的電路應用中具有重要作用，如恒流源電路等。

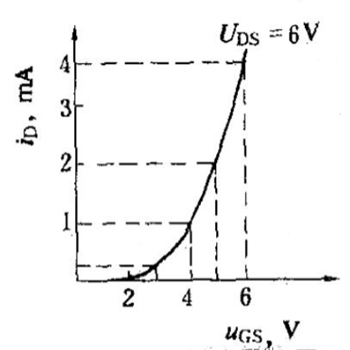

輸入特性曲線
當Ugs＜Ugs（th）時，ld=0，MOS管不導通，輸入電壓不足以使其開啟。
當Ugs＞Ugs（th）時，若Uds保持為一常量，則隨著Ugs的增大，ld也會相應增大，這表明在足夠的開啟電壓下，進一步增加柵源電壓能夠有效增強MOS管的導電能力，從而增大漏極電流，為電路提供更強的電流驅動能力。
應用說明

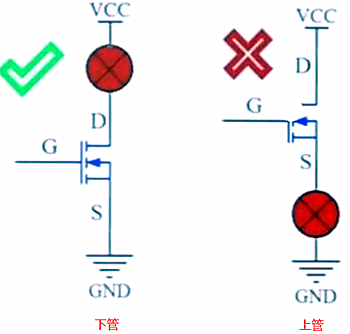

在實際應用中，增強型NMOS管常被用作低端驅動（下管）以及開關元件，通常工作在夾斷區與可變電阻區。
夾斷區應用：此時ld=0，功率P=ld×Uds=0，MOS管幾乎不消耗功率，處于理想的關閉狀態，適用于需要完全切斷電流的開關場景，如數字電路中的開關控制、繼電器驅動電路中的開關元件等，能夠有效減小電路的靜態功耗。
可變電阻區應用：在該區域，Uds相對較小，功率P=ld×Uds也相對較小，這意味著MOS管在調節電流大小時，自身功耗較低，有利于提高電路的效率和穩定性。例如在一些線性調節電路或阻抗匹配電路中，利用增強型NMOS管的可變電阻特性，可以實現對電流的平滑調節和精確控制，同時保持較低的功耗水平。
四、增強型PMOS管的輸入輸出特性曲線及應用說明

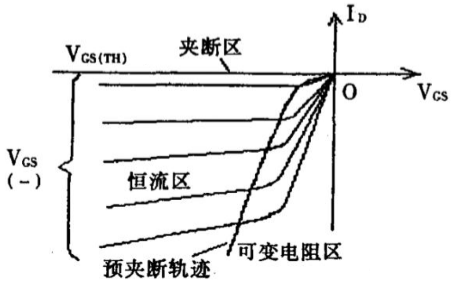

輸出特性曲線
開啟電壓：其開啟電壓Ugs（th）為負壓，與增強型NMOS管的正開啟電壓有所不同，這是PMOS管與NMOS管在工作特性上的一個重要區別。
預夾斷軌跡：同樣可以用Ugd=Ugs（th）=Ugs-Uds來表示，即Uds=Ugs-Ugs（th），不過由于電壓極性的差異，具體的電壓值和方向與NMOS管有所區別。
不同區域特性：
夾斷區：當|Ugs|＜|Ugs（th）|時，ld=0，PMOS管處于截止狀態，電流無法從漏極流向源極。
可變電阻區：在|Ugs|≥|Ugs（th）|且|Uds|＜（|Ugs|-|Ugs（th）|）的情況下，ld隨|Uds|的增大而增大，類似于增強型NMOS管的可變電阻區，PMOS管的電阻也隨著|Uds|的變化而變化，從而對電流產生不同的阻礙和調節作用。
恒流區：當|Ugs|≥|Ugs（th）|且|Uds|≥（|Ugs|-|Ugs（th）|）時，ld的大小主要取決于|Ugs|，此時PMOS管能夠輸出相對穩定的電流，這一特性在需要穩定電流輸出的電路中同樣具有重要應用價值，如在電源管理電路中，為負載提供穩定的電流源等。
輸入特性曲線
當|Ugsl|＜|Ugs（th）|時，ld=0，PMOS管不導通，輸入電壓不足以使其開啟。
當|Ugsl|＞|Ugs（th）|時，若Uds保持為一常量，則隨著|Ugs|的增大，ld也會相應增大，這與增強型NMOS管的輸入特性規律相似，只不過電壓極性相反，體現了PMOS管在不同柵源電壓作用下的導電能力變化特點。
應用說明
增強型PMOS管通常適用于高端驅動以及開關電路，工作在夾斷區與可變電阻區。
夾斷區應用：在該區域，ld=0，功率P=ld×Uds=0，PMOS管不消耗功率，處于關閉狀態，適用于需要在高電位側進行開關控制的場景，如在一些升壓電路、電機驅動電路等場景中，作為高端開關元件，能夠在高電壓側實現有效的電流截止，保障電路的安全運行和正常功能。同時，在關閉狀態下低功耗的特性有助于降低整個電路的功耗，提高能源利用效率。
可變電阻區應用：當處于可變電阻區時，由于|Uds|相對較小，功率P=ld×Uds也相對較小，這使得PMOS管在調節電流大小時，自身功耗較低。在一些需要精確控制電流的模擬電路或混合信號電路中，例如在可編程電源電路中，通過調整柵源電壓，利用PMOS管的可變電阻特性，可以實現對輸出電流的精確調節，為負載提供穩定的可變電流，滿足不同電路模塊對電流的不同需求，同時保持較低的功耗和較高的電路效率。
