一、低通濾波電路概述
低通濾波電路是一種用于信號處理的重要電路，其核心功能是使低頻信號能夠以較小的損失傳輸至輸出端，同時有效地抑制高頻信號。低通濾波（Low-passfilter）是一種特定的過濾機制，遵循的基本規則是允許低頻信號正常通過，而對于超過設定臨界值的高頻信號則予以阻隔或使其強度減弱。
低通濾波電路的典型構成較為簡潔，主要由一個電容（C）和一個電阻（R）組成。通過對電容和電阻數值的合理調整，可以實現對不同截止頻率的精準控制。
在實際的信號傳輸過程中，常會遭遇噪聲干擾，或輸入信號中夾雜著一些不必要的頻率成分。此時，低通濾波電路便能發揮關鍵作用，高效地去除這些噪聲或雜波，從而提升信號的質量和純凈度。基于這一特性，低通濾波電路被廣泛應用于眾多領域，如音頻放大器、音響設備、通信系統等，為高質量的信號傳輸和處理提供有力保障。
二、RC低通濾波電路工作原理

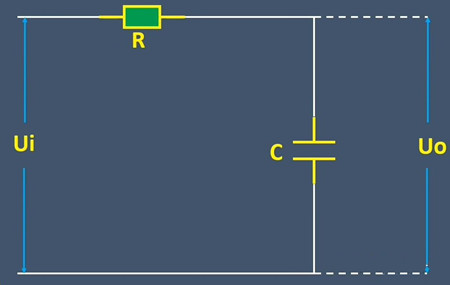

在RC低通濾波電路中，輸入信號以及可能存在的噪聲首先要經過串聯在電路中的電阻，隨后再通過連接至地的電容。

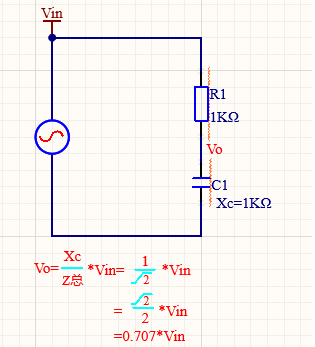

截止頻率是RC濾波器的一個關鍵參數。當輸入端信號和噪聲的頻率達到某一特定值時，輸出端的信號或噪聲電壓會降至輸入電壓的70%。這一頻率點即為截止頻率，也對應著信號衰減為原來0.7倍或衰減3dB的信號頻率。小于截止頻率時，信號基本不會發生明顯衰減；而大于截止頻率時，信號每增長10倍，衰減程度則會增加10倍，呈現出-20dB/十倍頻的衰減特性。
若需增大RC低通濾波器的電阻或電容值，可使截止頻率降低，進而能夠過濾掉更低頻率的噪聲。相反，減小電阻或電容值，則可提高截止頻率，允許更多低頻噪聲通過。截止頻率的計算公式為f=1/(2πRC)，其中電阻R越大，截止頻率越低；電容C越大，截止頻率同樣越低。
RC濾波器因其簡潔的結構和良好的性能，適用于小電流電源濾波場景，通常電流不超過十幾毫安。然而，若在濾波電源電路上的電流過大，可能會導致壓降問題顯著，從而無法滿足負載芯片的最低電壓要求，因此在實際應用中需要合理選擇參數以避免此類問題。
三、RC低通濾波電路設計示例
當需要設計一個截止頻率為21KHz的RC低通濾波電路時，依據公式f=1/(2πRC)進行參數計算。假設設定電容C為10nF，代入公式后可求得電阻R的值為750Ω。在此需注意，RC低通濾波電路中電阻的選擇不宜過大，通常電容C為納米法拉級（nF），電阻R則在幾百歐姆的量級，以確保電路的性能和穩定性。
RC低通濾波(積分)
