一、電機控制器的主要功能
啟動控制功能 ：電機控制器能夠確保電機平穩啟動，有效避免啟動瞬間產生的電流沖擊，對電機以及整個供電系統起到保護作用，延長設備使用壽命。
調速控制功能 ：依據輸入的控制信號，精確調整電機轉速。這一功能對于滿足不同應用場景下對電機轉速的多樣化需求至關重要，無論是工業生產設備還是電動汽車等，都能通過精準調速實現高效運行。
轉矩控制功能 ：根據負載的變化情況，實時調節電機的輸出轉矩，以維持系統的穩定運行。在面對不同工況時，電機控制器可以智能調整，使電機輸出適宜的轉矩，保障整個系統的平衡與高效。
方向控制功能 ：具備實現電機正反轉切換的能力，滿足設備在不同運行方向上的需求，拓寬了電機的應用范圍和使用靈活性。
保護功能 ：電機控制器配備了完善的保護機制，包括過載、過熱、過壓等保護功能。這些保護措施能夠?qū)崟r(shí)監測電機運行狀態，一旦檢測到異常情況，立即采取相應的保護措施，確保電機在安全的范圍內運行，避免因故障導致設備損壞甚至引發安全事故。

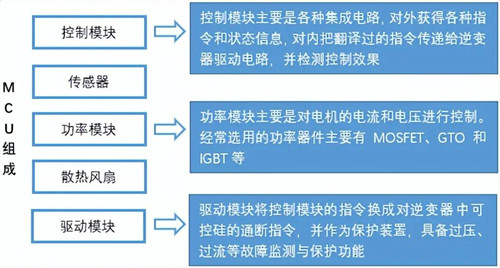

二、電機控制器主要組成部分
電子控制模塊（Electronic Controller）
硬件電路：涵蓋了微處理器及其最小系統，用于確保微處理器穩定運行的必要電路；電機狀態監測電路，能夠?qū)崟r(shí)監測電機的電流、電壓、轉速、溫度等關鍵參數；硬件保護電路，為電機控制器提供基礎的保護功能；以及通信電路，實現與整車控制器、電池管理系統等外部控制單元的數據交互，保證整個系統信息的順暢流通。
控制軟件：根據不同類型電機的特性，開發相應的控制算法。通過軟件編程實現對電機的精確控制，使電機在各種工況下都能發揮最佳性能。
驅動器（Driver）
將微控制器發出的對電機的控制信號進行轉換，生成適合驅動功率變換器的驅動信號。同時，驅動器還實現了功率信號和控制信號的隔離，確保控制信號的穩定性和安全性，防止功率信號對控制信號產生干擾，保障電機控制器的可靠運行。
功率變換模塊（Power Converter）
主要負責對電機電流進行控制，通過對輸入直流電進行變換，輸出適合電機運行的交流電或其他形式的電能。在電動汽車領域，常用的功率器件包括大功率晶體管、門極可關斷晶閘管、功率場效應管、絕緣柵雙極晶體管以及智能功率模塊等。這些功率器件各具特點，適用于不同的電機控制場景和功率等級要求。
三、電機控制器的工作原理
輸入信號處理 ：電機控制器接收來自外部的多種控制信號，如模擬信號和數字信號等。這些信號可能來自于操作人員的指令輸入、傳感器檢測到的運行狀態信息以及其他系統的協同控制信號。經過信號處理電路的放大、濾波、模數轉換等操作后，將處理后的信號傳輸至微處理器，用于后續的控制決策。
微處理器控制 ：作為電機控制器的核心 “大腦”，微處理器承擔著關鍵的控制任務。它對輸入的各種信號進行分析處理，依據預設的控制算法和策略，生成相應的控制指令。同時，微處理器還通過通信接口與其他系統進行數據交互，實現信息共享和協同工作，確保整個系統運行的協調性和一致性。
功率電子器件控制 ：功率電子器件是電機控制器中的關鍵執行部件，其主要作用是將微處理器生成的控制指令轉換為電機所需的電壓和電流。常見的功率電子器件如晶體管、MOSFET、IGBT 等，通過對這些器件的開關控制，實現對電機輸入電能的精確調節，從而控制電機的轉速、轉矩等運行參數。
傳感器檢測 ：各類傳感器安裝在電機及其相關系統的關鍵位置，用于實時監測電機的運行狀態。例如，溫度傳感器監測電機繞組的溫度，轉速傳感器檢測電機的轉速，電流傳感器測量電機的工作電流等。這些傳感器將檢測到的信息及時反饋給微處理器，微處理器根據這些實時數據動態調整控制策略，實現對電機的閉環控制，確保電機始終運行在最佳狀態。
驅動電路 ：驅動電路作為微處理器與功率電子器件之間的橋梁，負責將微處理器生成的控制指令轉換為功率電子器件所需的驅動信號。這些驅動信號具有足夠的功率和合適的電平，能夠可靠地控制功率電子器件的導通和關斷，保證電機控制器對電機的有效控制。
四、電動汽車電機控制器應用解析
在電動汽車的驅動電機系統中，電機控制器扮演著核心控制單元的角色，其工作原理和控制過程如下：
信號處理與轉速需求確定 ：電機控制器首先接收并處理來自車輛各處的輸入信號，包括位置傳感器檢測到的轉子位置信號，經處理后得到電機的實際轉速信號；同時，根據擋位、加速踏板、制動踏板等信號，計算處理后得到電機的需求轉速信號。通過對比實際轉速與需求轉速，為后續的控制決策提供依據。
矢量控制與 PWM 信號生成 ：采用矢量控制算法，將轉速需求等信息轉換為對電機定子電流的精確控制指令。這些指令輸入到 PWM 發生器中，生成相應的 PWM 信號。PWM 信號是一種脈沖寬度調制信號，通過對脈沖的寬度和頻率進行調整，可以實現對電機輸入電壓和電流的有效控制。

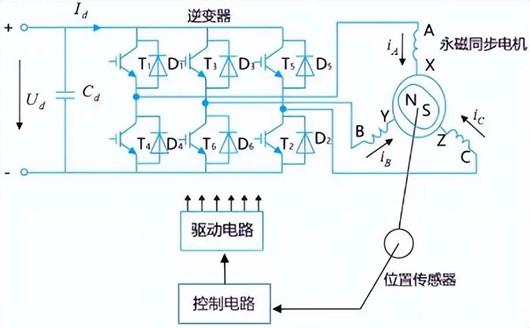

驅動信號產生與逆變器控制 ：驅動電路根據 PWM 信號產生控制逆變器功率元件（如 IGBT）導通和斷開的驅動信號。逆變器功率元件在驅動信號的作用下，將動力電池提供的直流電轉換為三相交流電，供給驅動電機，從而控制車輛的啟動、運行、行駛速度以及剎車等行駛狀態。
信息共享與反饋 ：電機控制器（MCU）通過 CAN 網絡將系統的運行狀態信息發送給車輛的其他控制單元，實現車輛行駛狀態的實時反饋和信息共享。這使得車輛的各個系統能夠協同工作，根據行駛狀態和工況需求，對電機控制器進行進一步的優化控制，提升整車的性能和能效。
驅動電機控制的具體實現 ：在電動汽車中，驅動電機控制器對驅動電機的控制涵蓋了驅動控制、速度控制、方向控制和制動控制等多個方面。
驅動控制 ：MCU 內部的逆變器將動力電池輸出的兩相直流電逆變?yōu)殡妷骸㈩l率均可調的三相交流電，為驅動電機提供動力源，驅動汽車平穩運行。
速度控制 ：通過采用 PWM 控制技術，改變逆變器輸出的三相交流電的電壓和頻率，進而實現對電機轉速和轉矩的調節，完成對汽車行駛速度的精準控制，滿足不同路況下的行駛需求，如起步加速、勻速行駛、爬坡等。
方向控制 ：改變逆變器中 IGBT 的導通順序，從而改變輸出三相交流電的相序，實現電機的正反轉切換，控制汽車的前進和后退行駛方向，操作簡便且控制精度高。
制動控制 ：在車輛制動時，驅動電機進入發電機運行狀態，將汽車的動能轉化為電能，產生三相交流電。經逆變器轉換后，電能以直流形式反饋回動力電池，實現再生制動能量回收。這一過程不僅提高了能源的利用效率，還能有效減輕制動系統的磨損，提升車輛的整體性能和經濟性。
