SOP8和SOIC8封裝，廣泛應用于各類電子設備和系統中，為電子產品的設計和制造提供了關鍵支持。以下是關于SOP8與SOIC8封裝的詳細介紹，包括它們的特點、區別以及應用場景等內容。
一、SOP封裝概述
SOP（SmallOut-linePackage），即小外形封裝，是SMT（表面貼裝技術）貼片元器件封裝類型中的一種，其具有用途廣泛、應用范圍廣等特點。從20世紀70年代末期開始起步，經過不斷發展，SOP封裝逐漸衍生出了多種封裝類型，如SOJ（J型引腳小外形封裝）、TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）以及SOT（小外形晶體管）、SOIC（小外形集成電路）等，這些封裝類型在集成電路的發展過程中都扮演著重要角色，例如在主板的頻率發生器中就常用SOP封裝。

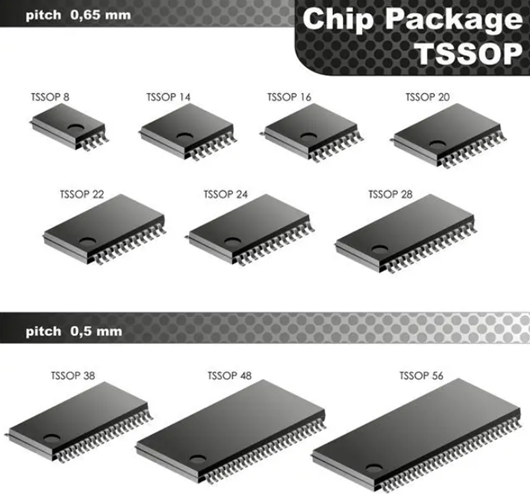

傳統的SOP封裝一般在44腳以下，引腳間距為1.27mm。隨著電子技術的不斷進步，新的衍生封裝如TSSOP和TSOP等的出現，使得引腳間距縮小至0.5mm、0.65mm以及0.635mm，這種微小間距的設計，使得在相同體積的芯片上能夠容納更多的引腳，滿足了現代電子設備對小型化、高性能化的要求。

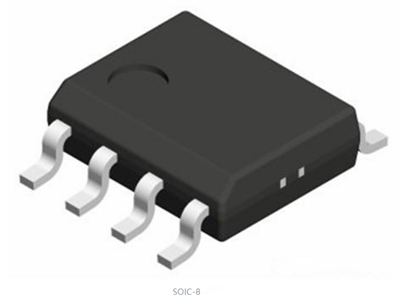

二、SOIC封裝與SOP封裝的關系
SOIC封裝是由SOP封裝派生而來的一種封裝形式。二者在具體尺寸方面，像芯片的長度、寬度、引腳寬度以及引腳間距等基本參數上大致相同，這也使得在PCB（印制電路板）設計過程中，SOP與SOIC封裝可以相互兼容、混用，為電路板的設計布局提供了更大的靈活性和便利性。
三、SOP8和SOIC8封裝的區別
盡管SOP8和SOIC8封裝都具有8個引腳，且在引腳間距上通常相同（常見的引腳間距都是1.27mm），在尺寸、引腳形狀以及耐熱性等方面仍存在一些差異。
（一）尺寸方面
雖然SOP8和SOIC8的引腳間距相同，但它們?cè)诎b的具體尺寸上，如寬度和長度等方面可能會有所不同。這些差異雖然相對較小，但在一些對空間要求極為嚴格的應用場景中，卻可能成為影響選擇的關鍵因素。例如，在設計小型化的便攜式電子設備時，哪怕是微小的尺寸差異，也可能會對設備的整體體積和布局產生顯著影響。
（二）引腳形狀方面
SOP8和SOIC8封裝在引腳形狀上可能會存在細微差別，這種差別可能會影響到焊接的工藝質量和電路板的布局設計。不同的引腳形狀可能需要采用不同的焊接工藝參數和設備，以確保焊接的可靠性。同時，在電路板布局階段，也需要考慮引腳形狀對布線和空間利用的影響，以優化整個電路板的性能和可制造性。
（三）耐熱性方面
在某些情況下，SOP8和SOIC8封裝的耐熱性可能存在差異，這會進一步影響到焊接過程以及設備的工作環境。不同的封裝材料和結構可能導致其在高溫環境下的性能表現不同。在焊接過程中，如果封裝的耐熱性不足，可能會出現焊接不良、封裝損壞等問題，影響生產效率和產品質量。而在設備的實際工作環境中，耐熱性的差異可能會限制元器件的工作溫度范圍，進而影響到整個設備的可靠性和穩定性。例如，在一些高溫工業環境或汽車電子應用中，對元器件的耐熱性要求較高，此時就需要綜合考慮SOP8和SOIC8封裝的耐熱性能，以確保設備能夠在惡劣的溫度條件下正常運行。
四、SOP8和SOIC8封裝的應用領域
SOP8和SOIC8封裝的集成電路廣泛應用于眾多電子設備和系統中，涵蓋了電信設備、計算機硬件、消費電子產品、工業控制系統以及汽車電子等多個領域。
（一）電信設備
在手機、無線通信設備等電信設備中，SOP8和SOIC8封裝的集成電路可以用于實現信號處理、功率放大、通信協議轉換等功能。例如，在手機的基帶處理芯片、射頻前端模塊以及電源管理芯片等中，都可能會用到SOP8或SOIC8封裝的集成電路。這些元器件的高性能和小型化特點，有助于實現手機等通信設備的小型化、高性能化，滿足用戶對便攜性和功能性的需求。
（二）計算機硬件
在計算機硬件中，如主板、內存、硬盤驅動器等設備，SOP8和SOIC8封裝的集成電路發揮著重要作用。在主板上，各種控制芯片、接口芯片等可能采用SOP8或SOIC8封裝，用于實現數據傳輸、信號轉換、電源管理等功能。在內存模塊中，相關電路也會用到這種封裝類型的芯片，以確保內存的穩定運行和高效數據讀寫。而在硬盤驅動器中，控制電機驅動、數據編碼解碼等功能的芯片也可能采用SOP8或SOIC8封裝，從而提高硬盤的性能和可靠性。
（三）消費電子產品
在電視、音響、游戲機等消費電子產品中，SOP8和SOIC8封裝的集成電路用于實現音視頻處理、顯示驅動、用戶交互等功能。例如，在電視的圖像處理芯片、聲音處理芯片以及電源管理芯片中，可能會采用SOP8或SOIC8封裝。這些封裝形式能夠滿足消費電子產品對小型化、高性能、低成本的要求，有助于提高產品的競爭力和用戶體驗。
（四）工業控制系統
在工業自動化設備、傳感器、執行器等工業控制系統中，SOP8和SOIC8封裝的集成電路可用于實現信號采集、數據處理、控制邏輯實現等功能。例如，在自動化生產線上的傳感器節點，需要使用小型化的集成電路來采集各種物理量信號，如溫度、壓力、位移等，并對信號進行初步處理和轉換。然后，通過SOP8或SOIC8封裝的控制芯片對這些信號進行分析和處理，實現對生產設備的精確控制和自動化操作。此外，在工業控制系統的通信接口電路中，也可能會用到這種封裝類型的芯片，以實現設備之間的數據傳輸和遠程控制。
（五）汽車電子
在汽車電子領域，如引擎控制單元、傳感器、導航系統等，SOP8和SOIC8封裝的集成電路發揮著關鍵作用。在引擎控制單元中，各種傳感器信號的采集與處理、噴油嘴和點火線圈的驅動控制等功能都需要依靠高性能的集成電路來實現。SOP8和SOIC8封裝的芯片能夠滿足汽車電子對可靠性和環境適應性的嚴格要求，確保汽車在各種復雜的行駛條件下穩定運行。同時，在汽車的電子儀表盤、車載信息娛樂系統等設備中，也會用到這種封裝類型的芯片，用于實現數據顯示、音頻處理、通信連接等功能，提升汽車的智能化水平和駕乘體驗。
五、選擇SOP8和SOIC8封裝的考慮因素
在實際應用中，選擇SOP8或SOIC8封裝的集成電路時，需要綜合考慮多種因素，以確保滿足具體的應用需求。以下是一些主要的考慮因素：
（一）芯片或器件的類型
不同的芯片或器件具有不同的功能和性能特點，可能更適合采用SOP8或SOIC8封裝中的一種。例如，某些高性能的模擬電路可能更傾向于采用SOIC8封裝，以利用其在某些方面的優勢；而一些數字電路或邏輯芯片則可能更適合采用SOP8封裝。因此，在選擇封裝類型時，需要根據具體的芯片或器件類型以及其應用要求進行評估。
（二）引腳密度
引腳密度是影響封裝選擇的重要因素之一。如果芯片需要較多的引腳來實現其功能，而空間有限，則可能需要選擇引腳間距較小的封裝類型。雖然SOP8和SOIC8的常見引腳間距都是1.27mm，但在某些情況下，可能需要考慮其他衍生封裝類型（如TSSOP等）來滿足更高的引腳密度要求。不過，在引腳密度較低且需要較大的引腳間距以方便焊接和布線時，SOIC8封裝可能是一個更好的選擇。
（三）功率要求
不同應用對功率的要求差異較大，這也會影響到封裝類型的選擇。一些高功率的芯片可能需要更好的散熱性能，此時可能需要考慮采用具有更好散熱特性的封裝類型。雖然SOP8和SOIC8封裝在一般功率應用中都能夠滿足要求，但在高功率應用場景下，可能需要對封裝的散熱設計進行優化，或者選擇其他更適合高功率應用的封裝形式。例如，某些大功率的電源管理芯片可能需要采用更大的封裝尺寸或者帶有散熱片的封裝結構，以提高散熱效率，確保芯片的穩定工作。
（四）空間限制
在電子設備不斷追求小型化的趨勢下，空間限制往往是選擇封裝類型時需要重點考慮的因素。如果電路板空間有限，則可能優先選擇尺寸較小的SOP8封裝。然而，在一些對空間要求相對寬松的場景中，也可以根據其他因素（如焊接工藝、成本等）來選擇SOIC8封裝。此外，還需要考慮到封裝尺寸對整個設備結構設計的影響，以確保元器件的合理布局和設備的整體性能。
六、總結
SOP8和SOIC8封裝作為常見的集成電路封裝形式，在電子技術領域具有重要地位和廣泛應用。它們各自具有獨特的特點和優勢，同時也存在一些差異。在實際應用中，需要根據具體的應用需求、芯片類型、引腳密度、功率要求以及空間限制等因素，綜合權衡選擇最適合的封裝類型。通過合理選擇SOP8或SOIC8封裝的集成電路，可以提高電子設備的性能、可靠性和生產效率，滿足不同應用場景下的多樣化需求，推動電子產品的創新和發展。
